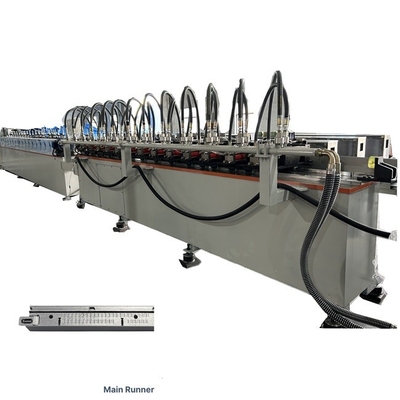

গ্যালভানাইজড হালকা ইস্পাত কিল সাসপেন্ড সিলিং সিস্টেম টি গ্রিড রোলিং ফর্মিং মেশিন

গ্যালভানাইজড হালকা ইস্পাত কিল সাসপেন্ড সিলিং সিস্টেম টি গ্রিড রোলিং ফর্মিং মেশিন

গ্যালভানাইজড লাইট স্টিল কিল সাসপেন্ডেড সিলিং সিস্টেম টি গ্রিড রোলিং ফর্মিং মেশিনটি রোলিং ফর্মিং নীতি দ্বারা সিলিং টি বার বা সিলিং সাসপেনশন গ্রিড তৈরি করতে ডিজাইন করা হয়েছে।

সিলিং টি বার এর জন্য, এটি নিম্নলিখিত সুবিধাগুলি রয়েছেঃ

1. অর্থনৈতিক, ইনস্টল করা সহজ, প্রচলিত এক্সট্রুডেড অ্যালুমিনিয়াম টি সিস্টেমের তুলনায় ইনস্টলেশন সম্পূর্ণ করতে কম শ্রম ব্যবহার করে।

• সিস্টেমগুলির মধ্যে প্রধান এবং ক্রস টিগুলির বিনিময়যোগ্যতা, কম ইনভেন্টরি প্রয়োজনীয়তা এবং ক্ষেত্রের বৃহত্তর নমনীয়তার প্রচার করে।
• নমনীয়তা এবং এটি সাধারণত স্থগিত টি সিস্টেমে ডিজাইন করা লোডগুলি ধরে রাখতে সক্ষম।
• ওভারল্যাপ টাইপ ক্রস টি সম্পূর্ণ ফ্লাশ জয়েন্ট প্রদান করে, প্রধান রানার এবং ক্রস টিগুলির মধ্যে ফাঁকগুলি দূর করে এবং ফিক্সচারগুলিতে অনমনীয়তা নিশ্চিত করে।

এখানে আপনার রেফারেন্স জন্য নিম্নলিখিত অঙ্কন প্রোফাইল নিতে:

উদাহরণস্বরূপ উপরের অঙ্কন প্রোফাইলটি দেখুনঃ

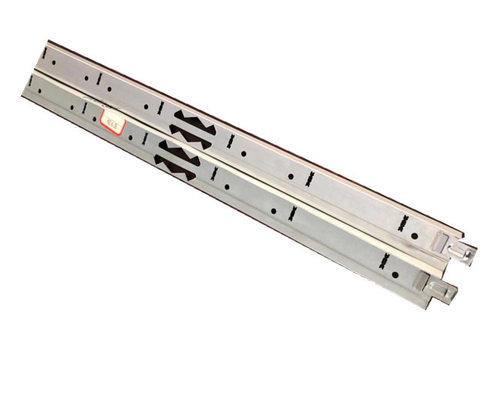

1. মেশিন গ্রাহকের অঙ্কন প্রোফাইলের উপর ভিত্তি করে ডিজাইন করা হয়, এখানে আমি আপনার রেফারেন্স জন্য এক ধরনের নিতে. প্রধান টি আকার 24x30 হয়

• ক্রস টি দুটি দৈর্ঘ্য আছেঃ এক 600mm এবং এক 1200mm। এক মেশিন ছাঁচ সামঞ্জস্য করে, এক মেশিন দ্বারা তৈরি করা যেতে পারে।

মেশিন ডিজাইন আইডিয়াঃ

অন্যান্য রোলিং গঠন মেশিনের মতই, সিলিং টি বার মেশিনটিও নিম্নলিখিতগুলির দ্বারা গঠিত

উপাদানঃ আসলে সব উপাদান গ্রাহকের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

1ডেকোয়েলার, আপনি ম্যানুয়াল এক বা জলবাহী এক ব্যবহার করতে পারেন।

2প্রধান রোলিং মেশিনঃ

2.১ ফ্রেমঃ মোল্ডিং ফ্রেম বা স্তম্ভ ফ্রেম।

2.২ ট্রান্সমিশনঃ গিয়ারবক্স বা চেইন বা গিয়ার

3. পঞ্চিং অংশ.

3.১ একবার এক গর্ত বা উচ্চ গতির পুরো টুকরা punching.

3. 2 নিম্নলিখিত অংশ দ্বারা মেশিন সম্পর্কে আরো বিস্তারিত জানতে

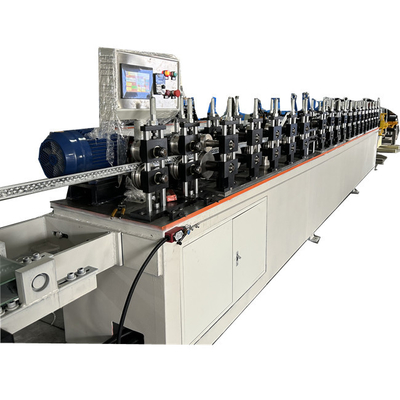

সিলিং টি বার রোলিং মেশিন সম্পর্কে কিছু তথ্য:

1রোলার স্টেশন: ১৮টি প্রধান চাকার, ক্যালিব্রেশনের জন্য ২টি সেট।

3. প্রধান মেশিন প্ল্যাটফর্ম 30MM পুরু, এবং পার্শ্ববর্তী পক্ষের 6MM পুরু, সামগ্রিকভাবে welded হয়। পৃষ্ঠ সমতল এবং মসৃণ করতে একটি gantry গ্রাইন্ডার সঙ্গে প্রধান কাজ পৃষ্ঠ পোলিশ করা হয়।৪৫# এসি স্টিল ব্যবহার করে.

4. রোলার উপাদানঃ CR12MOV ছাঁচনির্মাণ ইস্পাত এবং একটি অভিন্ন কঠোরতা অর্জন করতে ভ্যাকুয়াম তাপ চিকিত্সা সাপেক্ষে, HRC55 এর একটি গড় কঠোরতা সঙ্গে। পৃষ্ঠ মসৃণ এবং পণ্য scratches না।

5. শ্যাফ্ট উপাদান 40CR quenching এবং tempering, ব্যাসার্ধ 45mm.

6. মোটর শক্তি 5.5KW

ব্র্যান্ডঃ সিমেন্স সমস্ত তামা তারের মোটর, এবং প্রতিটি রোলার একটি স্বাধীন 1:15 গিয়ারবক্স দ্বারা চালিত হয়, যা স্থিতিশীল এবং কম শব্দ আছে।

7. দুটি উপাদান র্যাক 500 কেজি একক মাথা উল্লম্ব বহন করতে সক্ষম, ম্যানুয়ালি টান।

8গাইড পিলার টাইপ উচ্চ নির্ভুলতা ফ্রেম 38 এর একটি বেধ আছে, প্রতি গ্রুপে 8 জাপানি NSK6206 bearings।সমস্ত ফ্রেমের পৃষ্ঠতল কালো দিয়ে চিকিত্সা করা হয় যাতে তারা কম মরিচা এবং নক প্রতিরোধী হতে পারে.

9. ছাঁচ কাঠামো 45 # এস ইস্পাত তৈরি করা হয়, যা সব স্পষ্টতা প্রক্রিয়াজাত করা হয় এবং একটি কালো পৃষ্ঠ চিকিত্সা আছে।

10. ছাঁচ দ্রুত সন্নিবেশ আকারে প্রতিস্থাপন করা যেতে পারে, এবং উপাদান জাপানি SKD11 এবং ভ্যাকুয়াম তাপ চিকিত্সা তৈরি করা হয়। ছাঁচ ইস্পাত প্লেট 50 # এস ইস্পাত তৈরি করা হয়,যা সূক্ষ্মভাবে প্রক্রিয়াজাত.

11. স্ট্যাম্পিং ওয়ার্কটেবিল একটি ইন্টিগ্রেটেড টাইপ, ওয়ার্কটেবিলের উপর 30MM এর বেধ এবং পাশের 6MM এর বেধ সহ। পৃষ্ঠটি সূক্ষ্মভাবে গ্রাউন্ড করা হয়। পাশের অ্যান্টি-জারা চিকিত্সা।

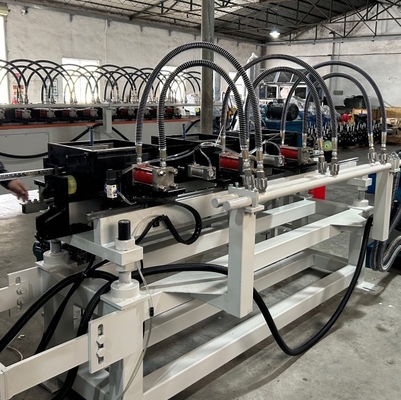

12. হাইড্রোলিক পাম্পটি তাইওয়ান কাইজিয়া ব্র্যান্ড গ্রহণ করে, তেল ভালভটি তাইওয়ান অয়েলফিল্ড ব্র্যান্ড গ্রহণ করে, সমস্ত তেল পাইপ ইস্পাত তারের তৈরি, মোটরটি 15KW সমস্ত তামা তারের তাপমাত্রা প্রতিরোধী মোটর,এবং তেল সার্কিট ব্লক সূক্ষ্মভাবে মাউন্ট করা হয়.

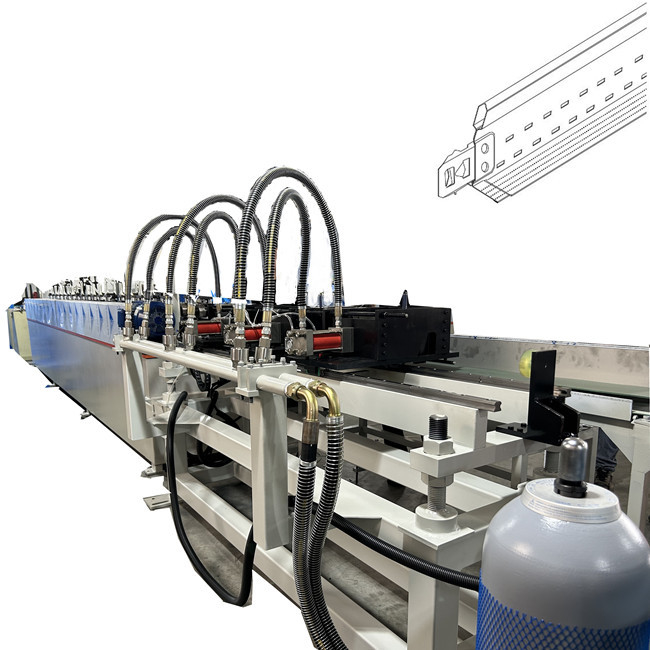

13. শক্তি সঞ্চয় দ্রুত স্ট্যাম্পিং, স্ট্যাম্পিং জন্য মেশিন বন্ধ না করে এক সময়ে সম্পূর্ণ punching এবং punching (দ্রষ্টব্যঃবর্তমানে চীন এবং তাইওয়ানের একমাত্র নির্মাতা যিনি মেশিন বন্ধ না করেই একসাথে punching এবং punching সম্পন্ন করতে পারেন)

14হাইড্রোলিক সিস্টেমটি তেলের সঞ্চালনের মাধ্যমে তেলের তাপমাত্রা নিয়ন্ত্রণের জন্য একটি 70P তেল কুলার গ্রহণ করে।

15সোজা ট্র্যাকের স্ট্যাম্পিং অংশটি পিছনে এবং সামনের দিকে চলে, তাইওয়ানের সার্ভো কন্ট্রোলার এবং মোটর, ডেল্টা থেকে পিএলসি, এবং ওয়েলুন থেকে স্পর্শ ফ্রিকোয়েন্সি।নিম্ন ভোল্টেজ বৈদ্যুতিক সরঞ্জাম Siemens হয়.

16. কিল মেশিনের জন্য ব্যবহৃত লেকের কাপড়টি 0.18 থেকে 0.23 মিলিমিটার পুরু। বেস উপাদানঃ 0.25-0.04 মিমি পুরু গ্যালভানাইজড স্ট্রিপ স্টিল,

17. মেট্রিক এবং ব্রিটিশ পণ্য উত্পাদন করতে পারেন, 3600mm. আকার সমন্বয় জন্য একটি ডেডিকেটেড ক্লিপ আছে.

18উৎপাদন প্রক্রিয়াঃ স্ট্রিপ আনরোলিং - রোলিং গঠনের - সোজা - স্বয়ংক্রিয় জলবাহী punching - প্যাকেজিং - সমাপ্ত পণ্য

19উৎপাদন লাইন সরঞ্জামের ধারণক্ষমতা, ০-৩০ মিটার (৮-১০ ইউনিট) ।

20. আমদানি গাইড এবং straightener সব দিক সামঞ্জস্য করা যেতে পারে

21. ইউনিট একটি বর্জ্য কনভেয়র বেল্ট এবং একটি উপাদান গ্রহণ ডিভাইস আছে

মোল্ড স্ট্যান্ডার্ড অনুসারে পার্সিং মোল্ডের নকশা এবং উত্পাদন সম্পর্কিত, মোল্ডগুলির মধ্যে রয়েছেঃ

1. সামনে punching শেষ ছাঁচঃ 1 সেট

2. ব্যাক পাঞ্চিং শেষ ছাঁচঃ 1 সেট

3. Punching ছাঁচঃ 8 সেট (4 ছাঁচ প্রতি গর্ত) (দ্রষ্টব্যঃ 4 কল এবং 36 punching সন্নিবেশ সঙ্গে সজ্জিত)

23কিল মেশিনে স্টেইনলেস স্টীল দিয়ে তৈরি একটি পণ্য গ্রহণ প্ল্যাটফর্ম রয়েছে।

26উৎপাদন লাইনের জন্য বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, রোলিং মিলের জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি নিয়ন্ত্রণ, কাটিয়া এবং punching ইউনিট জন্য servo নিয়ন্ত্রণ, মানুষের মেশিন ইন্টারফেস সঙ্গে, গতি প্রদর্শন,পণ্যের দৈর্ঘ্য, আউটপুট, সরঞ্জাম ব্যর্থতা, এবং উপযুক্ত জরুরী স্টপ সুইচ উৎপাদন লাইনের সংশ্লিষ্ট অবস্থানে সজ্জিত করা উচিত

ছাদ T বার হিসাবে, আমরা নিম্নলিখিত ধরনের এছাড়াও সিলুয়েট T বার আছে:

এখানে সিলিং টি বার রোলিং গঠন মেশিন কাজ ভিডিওঃ
