পত্রক ঢেউতোলা রোল গঠনের মেশিন
ছোট ছোট ঢেউতোলা ধাতব প্রোফাইলগুলি টেকসই কিন্তু ওজনহীন। প্রকৃতপক্ষে,আমরা ঢেউতোলা বা ঢেউতোলা ছাদ শীট মেশিনগুলি উত্পাদন করার জন্য সেরা মেশিনটি গভীর করার জন্য কাজ করছি।ছাদ এবং পাশ নির্মাণের জন্য অত্যন্ত জনপ্রিয়সাম্প্রতিক সময়ে ধাতব প্যানেলগুলি আধুনিক সমসাময়িক ছাদ এবং সাইডিং হিসাবে ব্যাপক জনপ্রিয়তা অর্জন করেছে।
আমাদের ছাদ শীট মেশিন decoiler, খাওয়ানো এবং সমতলকরণ ডিভাইস, per-shear, রোল গঠনের সিস্টেম, জলবাহী পোস্ট কাটা, চালানো টেবিল, জলবাহী স্টেশন এবং পিএলসি ((নিয়ন্ত্রণ সিস্টেম) গঠিত।450 এমপিএ পর্যন্ত ফলন শক্তি সহ স্ট্যান্ডার্ড পণ্য উত্পাদন করুন, দীর্ঘ উত্পাদন লাইন, চূড়ান্ত পণ্যগুলিতে ভাল প্রোফাইল আকৃতি; সময় সাশ্রয় এবং শ্রম সাশ্রয়, যা উত্পাদন দক্ষতা ব্যাপকভাবে উন্নত এবং বর্তমান উত্পাদনের জন্য উপযুক্ত।এই মেশিন ভাল নির্ভুলতা সঙ্গে কাজ করা সহজ এবং স্থিতিশীল চালানো হয়.
এখানে একটি অঙ্কন প্রোফাইল এবং সমাপ্ত পণ্য রয়েছেঃ
একটি ঢেউতোলা ছাদ শীট কিঃ
ছাদের দেয়াল আবরণ, বেড়া এবং স্ক্রিন সহ বিস্তৃত অ্যাপ্লিকেশনগুলিতে ছাদ তৈরির জন্য ঘূর্ণায়মান ধাতব ছাদ শীটগুলি সাধারণত ব্যবহৃত হয়।
গৃহস্থালি নির্মাণ যেমন ঘর,কিয়স্ক, দোকান,রেস্তোরাঁ ইত্যাদি।
শিল্প কর্মশালা যেমন গুদাম, কারখানা, অফিস,...
পাবলিক বিল্ডিং যেমন হাসপাতাল,ক্লিনিক,স্কুল,কমিশনার,ডিপার্টমেন্ট,থিয়েটার বা বিনোদন পার্ক।
ধাতব শীটটি রোলের আকারে ডিজাইন করা হয়, 1200 মিমি সমতল, ধাতব শীট রোল ফর্মিং মেশিনে রাখা হয়।
পত্রক ঢেউতোলা রোল গঠনের মেশিন
প্রক্রিয়া প্রবাহঃ
ডিকোলিং→গাইড&হ্যান্ড প্রাক-কাটার→রোল ফর্মিং→কাটিং→রান আউট টেবিল
পুরো লাইনের টেকনিক্যালঃ
|
৫ টন ম্যানুয়াল ডিকোলার
|
1ক্যাপাসিটিঃ ৫ টন
2.কয়েল ব্যাসার্ধঃ 450-550mm নিয়মিত
3.কয়েল প্রস্থঃ সর্বোচ্চ1350mm
4.Un-powered, ম্যানুয়ালি নিয়ন্ত্রণ ইস্পাত কয়েল অভ্যন্তরীণ গর্ত সঙ্কুচিত এবং বন্ধ
|
|
ম্যানুয়ালপুনরায় কাটার
|
প্রাক-কাটার ইস্পাত কয়েল সরঞ্জামগুলির ঘন ঘন প্রতিস্থাপনের জন্য উপযুক্ত, সহজ প্রতিস্থাপনের জন্য ইস্পাত কয়েলকে আগাম কাটা এবং ইস্পাত কয়েল অপচয় হ্রাস করা। |
|

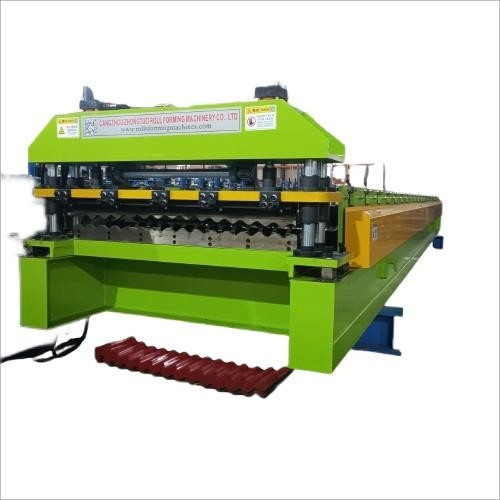

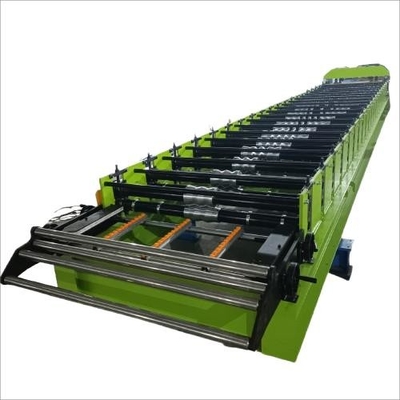

প্রধান গঠনের যন্ত্র
|
1. প্রধান ফ্রেমঃ 400 মিমি এইচ বিম কাঠামো, 20 মিমি বেধে ঝালাই করা ইস্পাত মাঝারি সমর্থন প্লেট সহ।
2. গঠন স্টেশন: ২৪ টি স্টেশন
3. রোলার উপাদানঃ উচ্চ গ্রেড 45 # ইস্পাত,ক্রোমযুক্ত চিকিত্সা,যা রোলারগুলির পৃষ্ঠকে আরও মসৃণ করে তোলে, কঠোরতা উন্নত করে এবং ঘর্ষণ প্রতিরোধ করে, ক্ষয় প্রতিরোধের পরিষেবা জীবন বৃদ্ধি করে
4.শ্যাফ্ট উপাদানঃউচ্চ গ্রেড 45#,টেম্পারিং চিকিত্সা, বিকৃত প্রতিরোধ এবং কঠোরতা উন্নত
5.শ্যাফ্ট ব্যাসার্ধঃ 80mm, কঠিন 6. মোটর শক্তিঃ7.5kw 7. গতিঃ0-20m/min
8ভোল্টেজঃ 380V, 50HZ,3P ((বা অনুরোধ হিসাবে)
9. ট্রান্সমিশনঃ 1 ইঞ্চি ডাবল চেইন দ্বারা, চীনা বিখ্যাত ব্র্যান্ড HRB
|
|
হাইড্রোলিক কাটিং ডিভাইস
|
1. ব্লেড উপাদানঃGcr12 quenched treatment 2.Length tolerance:±1mm
3হাইড্রোলিক শক্তিঃ5.৫ কিলোওয়াট
4. হাইড্রোলিক স্টেশনে বায়ু শীতল সিস্টেমের সাথে
5. কাটিয়া বৈশিষ্ট্যঃ স্থিতিশীল এবং নিরাপদ কাজের অবস্থা এবং কম শব্দ।
6. তেল নল এবং তারের সংযোগঃ সমস্ত নল এবং তারগুলি সংখ্যা বা অক্ষর দ্বারা চিহ্নিত করা হবে,যাতে এটি নতুনের জন্য সংযোগ করা সহজ হবে।
|
|

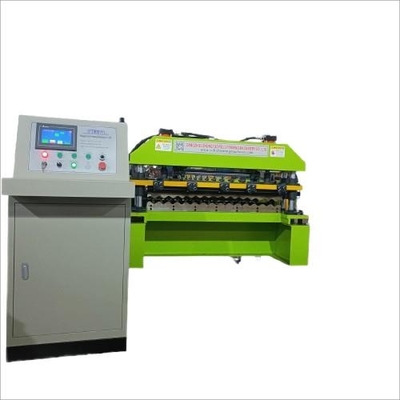

নিয়ন্ত্রণ ব্যবস্থা
|
1.ফ্রিকোয়েন্সি কনভার্টার: ডেল্টা
2. স্ক্রিনঃ টাচ স্ক্রিন
3. পিএলসি ব্র্যান্ডঃ ডেল্টা
4.ভাষাঃচীনা এবং ইংরেজি ((বা গ্রাহকদের অনুরোধ হিসাবে)
5. এনকোডার: ওম্রন
6বৈশিষ্ট্যঃকন্ট্রোল সিস্টেম একাধিক আদেশ ইনপুট সমর্থন করে,এটি বিভিন্ন উত্পাদন চাহিদা মেলে
7.ফাংশনঃকাটার দৈর্ঘ্য নিয়ন্ত্রণ,কাটার পরিমাণ নিয়ন্ত্রণ,এবং গতি নিয়ন্ত্রণ
|
| টেবিলে রান আউট |
1.দৈর্ঘ্যঃ ৩ মিটার
2. পরিমাণঃ ২টি সেট
|
| খুচরা যন্ত্র |
- টুল বক্সঃ ১ টি সেট
- ৪টি ফিউজ, ২টি ট্রাভেল সুইচ, ২টি চেইন
|
ছবিঃ
