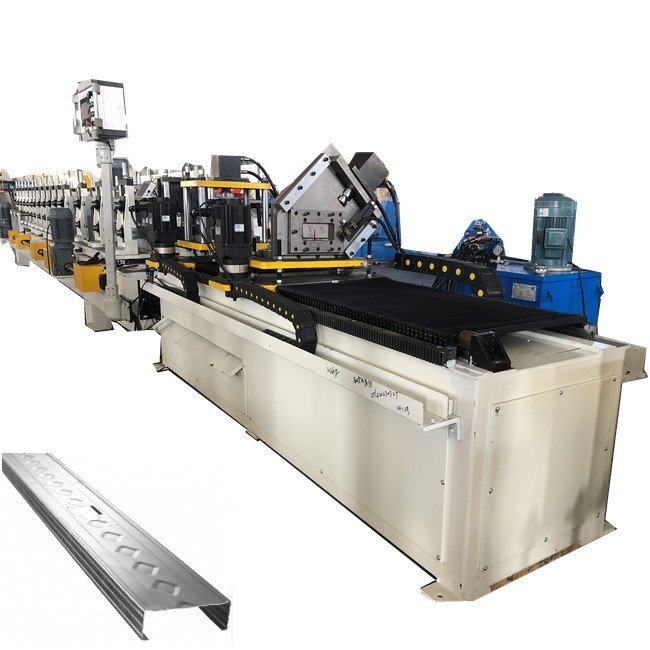

হাই স্পিড অটোমেটিক সিসমিক ড্রিফট ট্র্যাক মেশিন রোলিং ফর্মিং মেশিন

উচ্চ গতির স্বয়ংক্রিয় সিসমিক ড্রিফট ট্র্যাক মেশিন রোলিং ফর্মিং মেশিন

সি স্টাড অ্যান্ড ইউ ট্র্যাক রোল ফর্মিং মেশিন, ১০০% চীনে তৈরি,is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

ধাতব কাঠামোর মধ্যে রয়েছে পশমের চ্যানেল, বহনকারী চ্যানেল,স্টুড,রেল,ওয়াল কোণ এবং প্রধান কাঠামোর চ্যানেল যা হালকা ওজনের কাঠামোর লুকানো গ্রিড জিপস সিলিংয়ে ব্যবহৃত হয়।দুটি সর্বাধিক ব্যবহৃত ফ্রেম ধাতু ইউ ট্র্যাক হয়, যা উল্লম্ব স্টাডগুলির সাথে একত্রে স্টাড পার্টিশনের অনুভূমিক কাঠামো হিসাবে ব্যবহৃত হয় ((C স্টাডস) ।

শক্তিশালী, হালকা ওজন, সহজ ইনস্টল, এবং বিভিন্ন আকারে পাওয়া যায়,ধাতু studs এবং চ্যানেল আদর্শ এবং খরচ কার্যকর প্রাচীর এবং সিলিং অ্যাপ্লিকেশন প্রদান যখন জিপ্সম বোর্ড একাধিক স্তর সঙ্গে ব্যবহৃত.

এখানে একটি অঙ্কন প্রোফাইল এবং সমাপ্ত পণ্য রয়েছেঃ

সিসমিক ড্রিফট ট্র্যাক কি?

জেটিআরএফএম সিসমিক ড্রিফট ট্র্যাক (ডি) মূল বিল্ডিং কাঠামোর পার্শ্বীয় চলাচলের অনুমতি দেয়, তবে এখনও প্রাচীরের মাথা deflection এবং অভ্যন্তরীণ এবং বহিরাগত দেয়ালের জন্য অগ্নি রেটিং accommodates।সিসমিক ড্রিফট ট্র্যাক একটি extruded ধাতু সন্নিবেশ সঙ্গে আসে যে প্রধান কাঠামো ট্র্যাক সংযোগে সাহায্য করে.

পণ্যের পার্থক্য:

এসএলটি - স্ট্যান্ডার্ড স্লটযুক্ত লেগ ট্র্যাক

SLT Slotted Deflection Track স্টাডের একটি ইতিবাচক সংমিশ্রণের অনুমতি দেয়

শীর্ষ ট্র্যাক স্লট মাধ্যমে সজ্জিত করা হয় উল্লম্ব আন্দোলনের

আইবিসির ধারা ৭১৩.২ অনুসারে প্রাথমিক কাঠামো

এসএলটি ডিজাইন করা হয়েছে যাতে 1 1⁄2 " (+/- 3⁄4 ") এর মোট উল্লম্ব গতির অনুমতি দেওয়া যায়।

মাত্রা

বিভাগ পা (flanges) 2 1⁄2 "দৈর্ঘ্য এবং 1 1⁄2" আছে

দৈর্ঘ্য দ্বারা 1⁄4 "প্রস্থ উল্লম্ব গর্ত দৈর্ঘ্য বরাবর প্রতি 1" দূরত্ব

সদস্যের।

স্ট্যান্ডার্ড স্লটড লেগ ট্র্যাক (এসএলটি)

বিশেষ উল্লেখ

এসডিএলটি - স্লটড ডিপ লেগ ট্র্যাক

এসডিএলটি স্লটড ডিপ লেগ ট্র্যাক স্টাডের একটি ইতিবাচক সংমিশ্রণের অনুমতি দেয়

শীর্ষ ট্র্যাক স্লট মাধ্যমে সজ্জিত করা হয় উল্লম্ব আন্দোলনের

আইবিসির ধারা ৭১৩.২ অনুসারে প্রাথমিক কাঠামো

এসডিএলটি ২ " (+/- ১") এর মোট উল্লম্ব গতির অনুমতি দেওয়ার জন্য ডিজাইন করা হয়েছে।

মাত্রা

বিভাগ পা (flanges) 3 1⁄4 "দৈর্ঘ্য এবং 2 "দৈর্ঘ্য আছে

1⁄4 "বিস্তৃত উল্লম্ব গর্ত সদস্য দৈর্ঘ্য বরাবর প্রতি 1 "বিস্তৃত।

স্লটড ডিপ লেগ ট্র্যাক (SDLT)

বিশেষ উল্লেখ

D - সিসমিক ড্রিফট ট্র্যাক

সিসমিক ড্রিফট ট্র্যাক (ডি) প্রধান ভবনের পার্শ্বীয় গতির অনুমতি দেয়

কাঠামো, যখন এখনও প্রাচীরের মাথা deflection এবং অভ্যন্তরীণ জন্য অগ্নি রেটিং accommodating

সিসমিক ড্রিফট ট্র্যাক একটি এক্সট্রুডেড ধাতু সন্নিবেশ সঙ্গে আসে যে

ট্র্যাকের প্রধান কাঠামোর সাথে সংযোগের জন্য সহায়তা।

মাত্রা

বিভাগ পা (flanges) 2 1⁄2 "দৈর্ঘ্য এবং 1 1⁄2 "দৈর্ঘ্য দ্বারা 1⁄4"

সদস্যের দৈর্ঘ্য বরাবর প্রতি 1 "বিস্তৃত প্রশস্ত উল্লম্ব গর্ত।

সিসমিক ড্রিফট ট্র্যাক (ডি)

ড্রিফট সন্নিবেশ বিবরণ বিভাগ দেখুন

ডিডি - ডিপ লেগ সিসমিক ড্রিফট ট্র্যাক

ডিপ লেগ সিসমিক ড্রিফট ট্র্যাক (ডিডি) মূল স্রোতের পাশের গতির অনুমতি দেয়

বিল্ডিং কাঠামো, যখন এখনও প্রাচীরের মাথা deflection এবং অগ্নি রেটিং accommodates

অভ্যন্তরীণ এবং বহি প্রাচীর জন্য। গভীর লেগ সিসমিক ড্রিফট ট্র্যাক একটি

এক্সট্রুজড মেটাল ইনসার্ট যা ট্র্যাককে মূল কাঠামোর সাথে সংযুক্ত করতে সহায়তা করে।

মাত্রা

বিভাগ পা (flanges) 3 1⁄4 "দৈর্ঘ্য এবং 2 "দৈর্ঘ্য দ্বারা 1⁄4" প্রস্থ আছে

উল্লম্ব স্লটগুলি সদস্যের দৈর্ঘ্য বরাবর প্রতি 1 "বিস্তারিত।

গভীর লেগ সিসমিক ড্রিফট ট্র্যাক (ডিডি)

ড্রিফট সন্নিবেশ বিবরণ বিভাগ দেখুন

আই-স্টুড শ্যাফটওয়াল সিস্টেম

ইউএল হেড-অফ-ওয়াল জয়েন্ট সিস্টেম ডিজাইন নম্বর

এসআইসমিক ড্রিফট ট্র্যাকবৈশিষ্ট্য এবং অ্যাপ্লিকেশনঃ

1. ফায়ার রেটেড ডিফ্লেকশন সিস্টেম

2.UL ৮০ টিরও বেশি অনুমোদিত অগ্নি রেট সিস্টেমে শ্রেণীবদ্ধ

3স্ট্যান্ডার্ড স্লট ট্র্যাক উল্লম্ব গতির 1 1⁄2 ̊ পর্যন্ত অনুমতি দেয়

4. কাস্টম আকার এবং স্লট মাপ উপলব্ধ

5কাস্টমাইজড প্রস্থ এবং বেধ উপলব্ধ

6. পজিটিভ সংযুক্তি দেয়াল শক্তি জন্য উপলব্ধ

7.শোষণ দেয়াল মাথা এবং মেঝে এক্সটেনশন বা কম্প্রেশন আন্দোলন

8ঐতিহ্যগত দেয়াল সিস্টেমের সাথে একীভূত

9. সহজ ইনস্টলেশন শ্রম খরচ হ্রাস করে

উপাদান / পণ্যের স্পেসিফিকেশন:

কাঠামোগত নয় এমন পণ্যঃ

• ১৮-৩০ মিলিঃ ৩৩ কিলো
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

স্ট্রাকচারাল ফ্রেমিং প্রোডাক্ট:

• ৩৩-৪৩ মিলিঃ ৩৩ কিলো
• 33EQS, 43EQS: 57 ksi
• ৫৪-১২৭ মিলিঃ ৫০ ক্সি

লেপ স্পেসিফিকেশন

কাঠামোগত নয় এমন পণ্যঃ

• 25EQ, 20EQ, 30EQD, 18-30 মিলিঃ G40............ASTM A1003/A653, C645

স্ট্রাকচারাল ফ্রেমিং প্রোডাক্ট:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

দ্রষ্টব্যঃ ভারী লেপের বেধের জন্য ZTREM এর সাথে যোগাযোগ করুন।

উচ্চ গতির স্বয়ংক্রিয় সিসমিক ড্রিফট ট্র্যাক মেশিন রোলিং ফর্মিং মেশিন

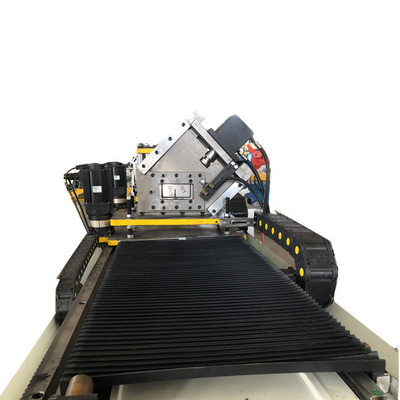

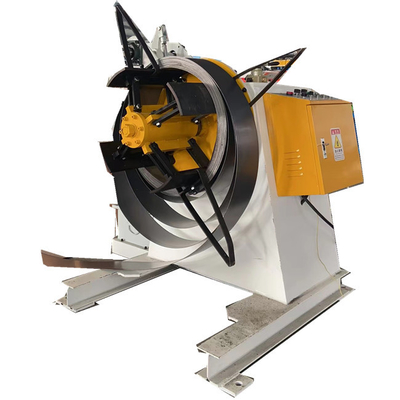

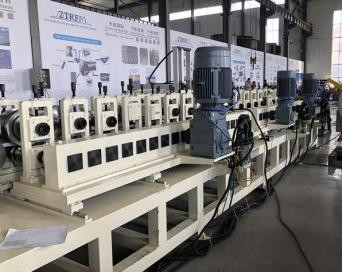

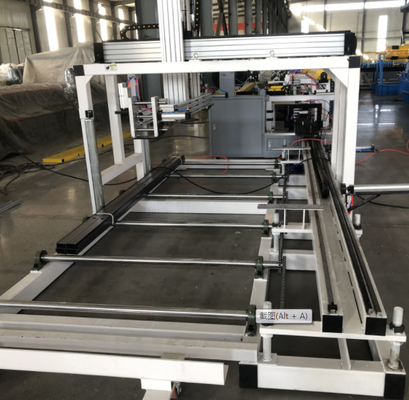

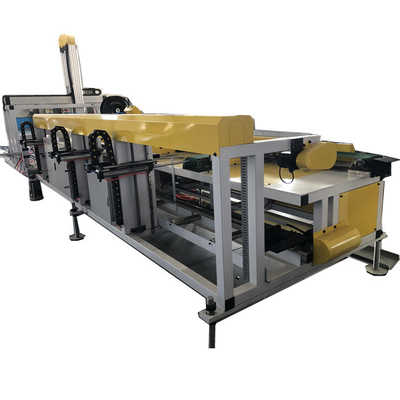

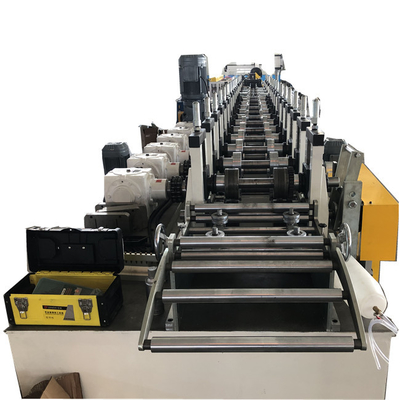

কাজের প্রবাহ: 3 টন ডাবল মাথা decoiler -- খাঁচা লুপ--> 80 টন YangLi punching মেশিন- খাঁচা লুপ --প্রধান রোলিং মেশিন-স্টাড গঠন এবং ট্র্যাক punching--> convey টেবিল এবং stacker

পারফরম্যান্স বৈশিষ্ট্যঃ

1ইস্পাত প্লেট ওয়েল্ডিং ফিউজেল স্থিতিশীল এবং নির্ভুল।

2.শুষ্ক বা ভিজা টাইপ বায়ুসংক্রান্ত ঘর্ষণ ক্লাচ ব্রেক, কর্ম সংবেদনশীল এবং নির্ভরযোগ্য।

3. বড় গিয়ার, গিয়ার শ্যাফ্ট যথার্থ গ্রিলিং, মেশিন টুল চলমান শব্দ কম

4. স্লাইডিং ব্লক ছয় পক্ষের গাইড রেল, বায়ুসংক্রান্ত ভারসাম্য ডিভাইস, মসৃণ অপারেশন, সঠিকতা.

5. প্রেস এবং ছাঁচ কার্যকরভাবে রক্ষা করার জন্য জলবাহী ওভারলোড সুরক্ষা ডিভাইস গ্রহণ করুন।

6স্বয়ংক্রিয় খাওয়ানোর ডিভাইসটি নিয়ন্ত্রণ করতে পিএলসি ব্যবহার করে একক বা বহু-মেশিন স্বয়ংক্রিয় স্ট্যাম্পিং উত্পাদন লাইন গঠিত হতে পারে।

7ধ্রুবক গতির পাশাপাশি, দুটি ধরণের ধাপহীন গতির স্ট্রোক নির্বাচন রয়েছে, যা স্ট্যাম্পিং অংশগুলির প্রক্রিয়া প্রয়োজনীয়তার জন্য আরও উপযুক্ত এবং উত্পাদন দক্ষতা উন্নত করে।

বিশেষ উল্লেখ:
