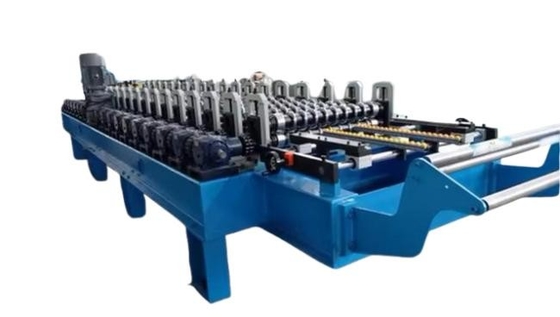

উচ্চ গতির ঢেউতোলা ধাতব ছাদ শীট রোল গঠন মেশিন

উচ্চ গতির ঢেউতোলা ধাতব ছাদ শীট মেশিন

একটি উচ্চ গতির তরঙ্গযুক্ত ধাতব ছাদ শীট মেশিন একটি শিল্প সরঞ্জাম যা দক্ষতার সাথে এবং দ্রুত তরঙ্গযুক্ত ধাতব ছাদ শীট উত্পাদন করার জন্য ডিজাইন করা হয়েছে।এই শীটগুলি সাধারণত তাদের স্থায়িত্বের কারণে ছাদ কাঠামোর উদ্দেশ্যে ব্যবহৃত হয়মেশিনটি ধাতব শীটগুলিকে কাঙ্ক্ষিত তরঙ্গযুক্ত প্রোফাইলের মধ্যে গঠনের, কাটা এবং আকৃতির প্রক্রিয়াটি স্বয়ংক্রিয় করে।

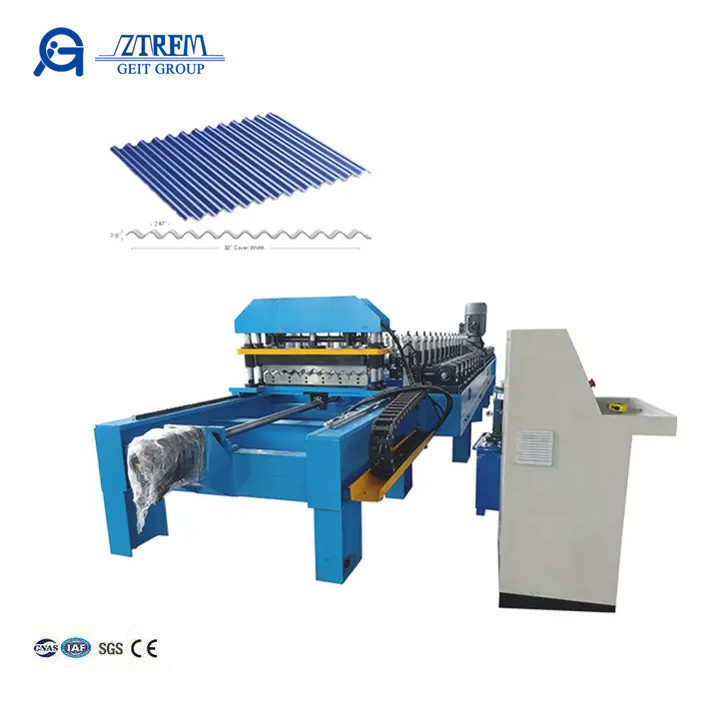

এখানে একটি অঙ্কন প্রোফাইল এবং সমাপ্ত পণ্য রয়েছেঃ

প্রক্রিয়াকরণ প্রবাহঃ
Decoiler→feeding material→roll forming→cutting→receiving the product. ডিকোলার→ফুডিং উপাদান→রোল ফর্মিং→কাটা→পণ্য গ্রহণ

উচ্চ গতির ঢেউতোলা ধাতব ছাদ শীট মেশিন

ফিডিং ডিভাইস
ধাতব কয়েলটি একটি মসৃণ এবং অবিচ্ছিন্ন প্রক্রিয়া নিশ্চিত করার জন্য রোলার এবং গাইডগুলির একটি সেটের মাধ্যমে মেশিনে ফিড করা হয়।
1. কাঁচামালের পৃষ্ঠ সুরক্ষার জন্য রাবার রোলার ব্যবহার করে।
2. হ্যান্ড হুইল ব্যবহার করে কাঁচামালের বিভিন্ন বেধের জন্য সহজ সমন্বয়।
3প্ল্যাটফর্মের প্রস্থটি হ্যান্ডহুইলের মাধ্যমে সুবিধাজনকভাবে সামঞ্জস্য করা যায়, ইস্পাত শীটগুলির প্রান্তগুলি সুরক্ষিত করার জন্য অন্তর্নির্মিত বিয়ারিংগুলি বৈশিষ্ট্যযুক্ত।

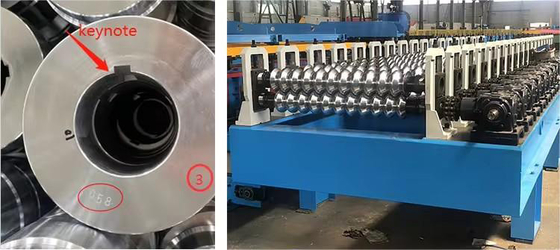

রোল ফর্মিং ডিভাইস
এটি মেশিনের হৃদয়, যেখানে ধাতব শীটটি তরঙ্গযুক্ত প্রোফাইলের মধ্যে গঠিত হয়। এই বিভাগটি দিয়ে যাওয়ার সময় বিশেষভাবে ডিজাইন করা রোলার এবং ডাইগুলির একটি সিরিজ ধাতবকে আকৃতি দেয়।
1.৪৫# স্টিল, ক্রোমড ট্রিটমেন্ট (সিআর বেধঃ0.05 মিমি), অ্যান্টি-কোরোসিওন, হার্ডনেস বৃদ্ধি, দীর্ঘ সেবা সময় জন্য ঘন ক্রোমযুক্ত ভাল কঠোরতা।
2. প্রতিটি রোলার একটি সংখ্যা আছে এবং keynotes সঙ্গে, এটি স্থিতিশীলভাবে খাদ উপর ফিক্স করতে পারেন

ট্রান্সমিশন ডিভাইস
গিয়ারবক্স ট্রান্সমিশন, স্থিতিশীল এবং মুক্ত না.

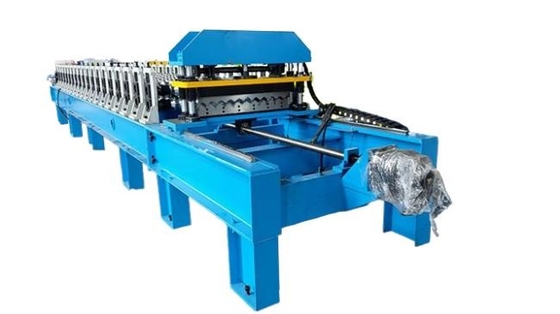

হাইড্রোলিক কাটিং ডিভাইস

ধাতব শীটটি তরঙ্গযুক্ত হওয়ার পরে, একটি কাটিয়া যন্ত্রটি পছন্দসই দৈর্ঘ্যে শীটটি কাটাতে ব্যবহৃত হয়। এটি বিভিন্ন পদ্ধতির মাধ্যমে অর্জন করা যেতে পারে, যেমন কাটিয়া বা ঘূর্ণন কাটিয়া।
1. কাজের ধরনঃ হাইড্রোলিক সার্ভো ট্র্যাক কাটিং সার্ভো মোটর 5.5KW
2. ড্রাইভিং পদ্ধতিঃপিলার টাইপ অনুযায়ী সিলিন্ডার
3হাইড্রোলিক মোটর পাওয়ারঃ ৪ কিলোওয়াট
4. কাটার উপাদানঃ GB-Cr12 তাপ চিকিত্সা সঙ্গে
5কাটা দৈর্ঘ্যের সহনশীলতা ±10m/2mm

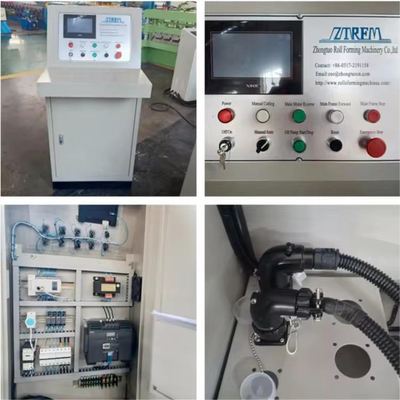

পিএলসি নিয়ন্ত্রণ ব্যবস্থা
আধুনিক যন্ত্রপাতি একটি নিয়ন্ত্রণ ব্যবস্থা দিয়ে সজ্জিত যা অপারেটরদের প্যারামিটার সেট করতে, উৎপাদন প্রক্রিয়া পর্যবেক্ষণ করতে এবং প্রয়োজন অনুসারে সামঞ্জস্য করতে দেয়।এর মধ্যে টাচস্ক্রিন ইন্টারফেস এবং প্রোগ্রামযোগ্য লজিকাল কন্ট্রোলার (পিএলসি) এর মতো বৈশিষ্ট্য অন্তর্ভুক্ত থাকতে পারে.
ব্র্যান্ড
পিএলসি ব্র্যান্ডঃ ডেল্টা
ইনভার্টার ব্র্যান্ডঃ ডেল্টা লো বৈদ্যুতিক অংশঃ স্নাইডার
এনকোডারঃ ওমরন
ফাংশনঃ
1. বিমানের প্লাগ গ্রহণ করা হয়েছে, সহজ ইনস্টলেশন.
2. সম্পূর্ণ স্বয়ংক্রিয় সহজ অপারেশন.
3. অপারেশন ভাষাঃ ইংরেজি (নির্ধারিত)
4. জাতীয় সহ বীমা, স্পেয়ার পার্টস ব্র্যান্ড সিমেন্স এবং স্নাইডার

হাইড্রোলিক স্টেশন
7.5kw মোটর দীর্ঘ সময়ের ব্যবহারের জন্য শীতল সিস্টেমের সাথে।

স্বয়ংক্রিয় স্ট্যাকার
৩ মিটার কনভেয়র

স্বয়ংক্রিয় স্ট্যাকার
৬ মিটার অটোমেটিক স্ট্যাকার
