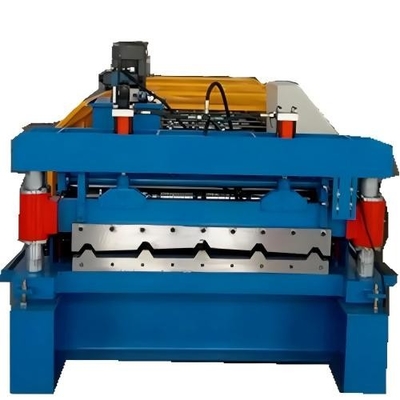

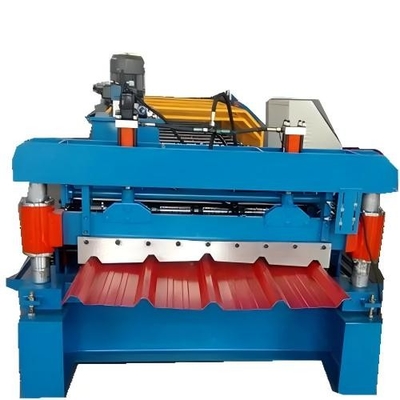

মেটাল বক্স প্রোফাইল ছাদ শীট রোল গঠন মেশিন পিএলসি নিয়ন্ত্রিত

ধাতুবিগরুপিরফিলRউফিংএসহেইটRওলিংএমআচিন

বক্স প্রোফাইল ছাদ শীট বর্তমানে আমাদের সবচেয়ে জনপ্রিয় পণ্য কারণ তারা একটি খুব প্রতিযোগিতামূলক মূল্যে পুরোনো corrugated শৈলী একটি আধুনিক বিকল্প প্রস্তাব।প্রতিটি বাক্স প্রোফাইল ছাদ শীট মূল্য প্রায় 6.৫ ডলার/মিটার।

কোন বাক্স প্রোফাইল ছাদ শীট?

বক্স প্রোফাইল ছাদ শীট ছয় প্রোফাইল এবং পাঁচ উপত্যকা যেখানে জল সঞ্চালিত গঠিত। প্রোফাইল 32mm গভীর এবং 200mm কেন্দ্রে হয়। অতিরিক্ত সমর্থন এবং স্থিতিশীলতা জন্য,দুই অতিরিক্ত পাঁজর শীট প্রতিটি উপত্যকা মধ্যে গঠিত রোল করা যেতে পারে.

জিবিআর ছাদকাররা ফ্ল্যাট লেপযুক্ত স্টিলের কয়েল থেকে বক্স প্রোফাইল ছাদ শীট উত্পাদন করে যা একটি রোল ফর্মিং মেশিনের মাধ্যমে প্রক্রিয়াজাত করা হয়। মেশিনটি যে কোনও দৈর্ঘ্য এবং বেধের শীট তৈরি করতে সক্ষম।

বক্স প্রোফাইলটি তরঙ্গযুক্ত ধাতব শীটগুলির একটি আধুনিক বিকল্প, যার কার্যকর কভার প্রস্থ 1000 মিমি।এটি একটি প্রান্ত নিচে একটি ক্যাপিলারি গ্রুভ আছে যা সীল স্ট্রিপ ব্যবহার করার প্রয়োজন অপসারণ এবং প্রমাণ.

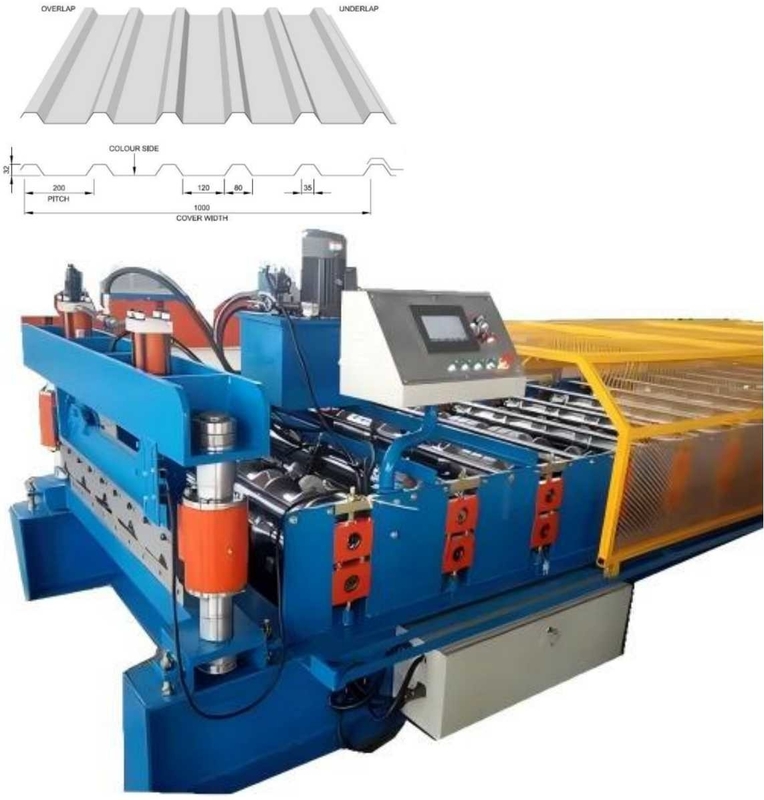

এই নাওহয়অঙ্কন প্রোফাইল এবং সমাপ্ত পণ্যs:

মেটাল বক্স প্রোফাইল ছাদ শীট রোলিং মেশিনের বিন্যাস

আনরোলিং ০ ফিডিং এবং গাইডিং ০ রোল ফর্মিং ০ কাটিং ০ সংগ্রহ।

ধাতুবিগরুপিরফিলRউফিংএসহেইটRওলিংএমআচিন

স্বয়ংক্রিয় হাইড্রোলিক আনকোলার

হাইড্রোলিক আনকোলার ইস্পাত কয়েল ধরে রাখার এবং চালনার জন্য। আনকোলার ন্যূনতম ম্যানুয়াল শ্রমের সাথে ইস্পাত কোলির দ্রুত পরিবর্তন করতে দেয়।uncoiler একটি প্রতিক্রিয়া সিস্টেম যা রোল সাবেক রোল ঘোরানোর জন্য প্রয়োজন হয় না নিশ্চিত সঙ্গে চালিত হয়এবং আনকোলারটি ওভারকোলিংয়ের সম্ভাবনা কমাতে প্রয়োজনীয় হিসাবে ঘুরবে।

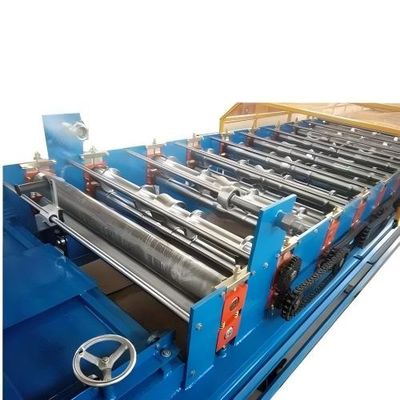

রোল ফর্মিং মেশিন

কয়েল উপাদানঃ GI, PPGI, SS, HR, CR. 235-550MPA

বেধ পরিসীমাঃ 0.2-0.8mm

লাইন গতিঃ ১৫-২০ মিটার/মিনিট

প্রধান মোটর শক্তিঃ 7.5KW

মেশিন ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজঃ৪৪০ ভোল্ট, ৫০ হার্জ, থ্রিফেজ

রোল স্টেশনঃ ২০ টি স্টেশন

রোলার উপাদানঃASTM 1045 ক্রোমযুক্ত পৃষ্ঠ 58-62 ডিগ্রি কঠোরতার সাথে,সিএনসি,

শ্যাফ্ট ব্যাসার্ধঃ ¢76mm উপাদানঃ ASTM1045 quenching এবং tempering সঙ্গে

ট্রান্সমিশনঃ চেইন দ্বারা

মেশিন বেস ফ্রেম H মরীচি ঢালাই ইস্পাত গ্রহণ

স্ট্যান্ড হিসাবে মেশিন ক্রোমযুক্ত স্তম্ভ

দুর্ঘটনা এড়ানোর জন্য, সমস্ত ড্রাইভ অংশ সুরক্ষা কোভ গ্রহণ

কাটিয়া ইউনিট

কাটিং টাইপঃ হাইড্রোলিক, পার্সিং হাইড্রোলিক ইউনিটের সাথে সংযুক্ত করুন

হাইড্রোলিক মোটর দ্বারা কাটা ক্ষমতা, 5.5KWAC

হাইড্রোলিক কাজের চাপঃ 12-16Mpa

গঠনের পরে কাটাঃ রোল গঠনের আগে প্রয়োজনীয় দৈর্ঘ্যে শীট কাটা

কাটিয়া গতিঃ রোল গঠন অংশ কাটা যখন NON-স্টপ হয়

ব্লেডের উপাদানঃCr12 তাপ চিকিত্সা সহ

দৈর্ঘ্য পরিমাপঃ স্বয়ংক্রিয় এনকোডার দৈর্ঘ্য পরিমাপ, ব্র্যান্ডঃ Omron

দৈর্ঘ্যের সহনশীলতাঃ +/- 1.5 মিমি প্রতি টুকরো শেষ পণ্য

নিয়ন্ত্রিত বাক্স

প্রোফাইলের মাত্রা প্রোগ্রামযোগ্য সেটিংঃ প্রদান করা হবে

প্রোগ্রামযোগ্য কাটিয়া ইউনিট, এক প্রোগ্রামিং চক্রের মধ্যে বিভিন্ন দৈর্ঘ্যের পরিমাণ সীমাবদ্ধতা ছাড়াই (অপারেটিং সরঞ্জাম বন্ধ না করে)

কাটিয়া প্রোগ্রাম শেষ হওয়ার পর সরঞ্জাম স্বয়ংক্রিয়ভাবে বন্ধ

অপারেটিং সিস্টেমের ভাষাঃ ইংরেজি এবং চীনা।

ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজঃ 415 V, 50 Hz, 3Phase

দৈর্ঘ্যের ভুল সহজেই সংশোধন করা যায়।

কন্ট্রোল প্যানেলঃ বোতাম টাইপ সুইচ এবং টাচ স্ক্রিন

দৈর্ঘ্যের এককঃ মিলিমিটার (কন্ট্রোল প্যানেলে চালু)
