RপিআঙুলপিরফিলRওলিংএমআচিন
যেমনটি এর নাম থেকে বোঝা যায়,আর প্যানেল রোল ফার্মের সিরিজটি মূলত আর প্যানেল তৈরিতে ব্যবহৃত হয়,যা বাণিজ্যিক ইস্পাত ফ্রেম বিল্ডিংয়ের সর্বাধিক ব্যবহৃত ধাতব সাইডিং এবং ছাদ প্যানেলগুলির মধ্যে একটি।পুরো উত্পাদন প্রক্রিয়াতে কঠোর মান নিয়ন্ত্রণ পরিচালনা করাচ্যাংঝো জেডটিআরএফএম ইন্টারন্যাশনাল কোং লিমিটেড উচ্চ মানের আর প্যানেল রোল গঠনের মেশিন সরবরাহ করে।সাইডিং প্যানেল মেশিন সম্পর্কে আরো তথ্যের জন্য যে কোন সময় আমাদের সাথে যোগাযোগ করুন মুক্ত মনে.

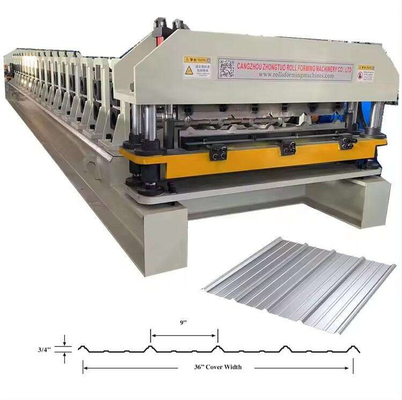

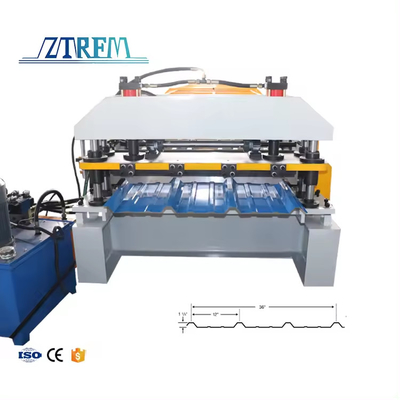

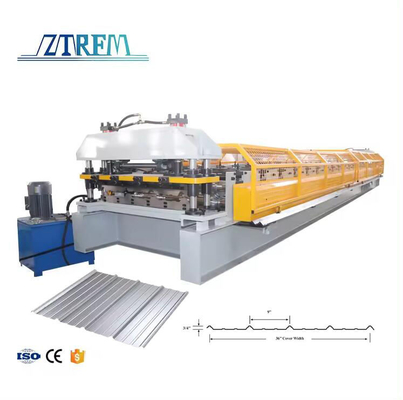

এখানে একটি অঙ্কন প্রোফাইল এবং সমাপ্ত পণ্য রয়েছেঃ
প্রসেসিং ফ্লো
আনরোলিং → মেশিনে উপাদান খাওয়ানো → রোল ফর্মিং → অটো কাটিং →পণ্য গ্রহণের টেবিল
RপিআঙুলপিরফিলRওলিংএমআচিন
| মেশিনের ফ্রেম |
৩৫০ মিমি এইচ বিম কাঠামো, ২০ মিমি ওয়েল্ড স্টিলের মাঝের সমর্থন প্লেট সহ। |
|
রোলারের উপাদান
|
উচ্চ গ্রেড 45# কাঠের ইস্পাত |
| ক্রোমযুক্ত চিকিত্সা (ক্রোম বেধঃ0.05 মিমি), রোলার পৃষ্ঠ আরো মসৃণ করতে, কঠোরতা উন্নত এবং abrasion প্রতিরোধ, অ্যান্টি-জারা সেবা জীবন বৃদ্ধি |
|
গঠন স্টেশন
|
উপরের স্তর 18 রোল স্টেশন |
| রোলিং টাইপঃ পৃথক রোলিং ডিজাইন ধারণা, এটি শীট থেকে অভ্যন্তরীণ চাপ মুক্তি দিতে পারে, তারপর শীট ভাল আকৃতি এবং উচ্চ নির্ভুলতা হবে। |
| শ্যাফ্টের ব্যাসার্ধ |
Φ80mm কঠিন |
| শ্যাফ্টের উপাদান |
উচ্চ গ্রেড 45#, তাপ চিকিত্সা সহ |
| গঠনের গতি |
০-২৫ মি/মিনিট |
| ভোল্টেজ |
380V/50HZ/3P (অনুরোধ অনুযায়ী) |
| ট্রান্সমিশন উপায় |
১ ইঞ্চি চেইন দিয়ে |
| প্রধান মোটর |
7.৫ কিলোওয়াট |
| কাটার ফলকের উপাদান |
Gcr12 নিষ্ক্রিয় চিকিত্সা |
| কাটার ধরন |
হাইড্রোলিক পোস্ট কাটিং |
| ড্রাইভিং পদ্ধতি |
স্তম্ভের ধরন অনুযায়ী সিলিন্ডার |
পণ্য প্রদর্শন
5T ম্যানুয়াল ডেকোলিয়ার ফ্রি
ধারণক্ষমতাঃ ৫ টন
কয়েল অভ্যন্তরীণ ব্যাসার্ধঃ 450-550mm ফিডিং প্রস্থঃ সর্বোচ্চ 1220mm কাঠামোঃ ইস্পাত প্লেট এবং প্রোফাইল বার দ্বারা welded।
হার্ডের সংকোচন এবং প্রসারিত ম্যানুয়াল ব্রেক সহ, ম্যানুয়াল ব্রেক সহ হয়। রোল ফর্মিং মেশিন দ্বারা এগিয়ে বা পিছনে চলমান কয়েল টানা হয়

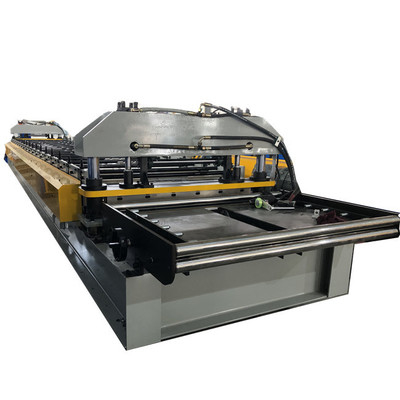

ফিডিং ডিভাইস
1. উভয় পক্ষের হ্যান্ড হুইলগুলি খাওয়ানোর প্রস্থ সামঞ্জস্য করতে ব্যবহার করা যেতে পারে।
2. চারটি স্টেইনলেস রোলার উপাদানটিকে মেশিনে মসৃণভাবে যেতে পারে এবং উপাদান পৃষ্ঠের স্ক্র্যাচ প্রতিরোধ করতে পারে।
3তিন সারি কমলা রঙের প্লাস্টিকের রোলার রয়েছে যা স্টিলের কয়েলটিকে মেশিনে মসৃণভাবে যেতে পারে।

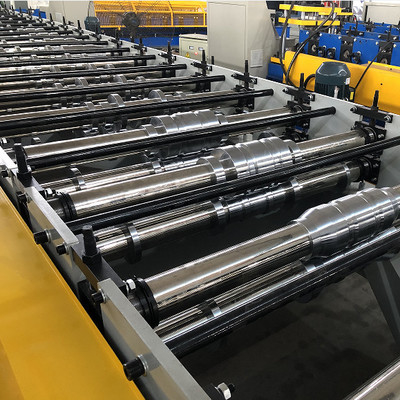

রোল গঠন এবং ট্রান্সমিশন ডিভাইস
1. রোলার ঘন ক্রোমড দীর্ঘ সেবা সময় জন্য ভাল কঠোরতা।
2. প্রতিটি রোলার একটি সংখ্যা আছে এবং keynotes সঙ্গে, এটি স্থিতিশীলভাবে খাদ উপর ফিক্স করতে পারেন
3.গিয়ার এবং ডাবল চেইন, স্থিতিশীল

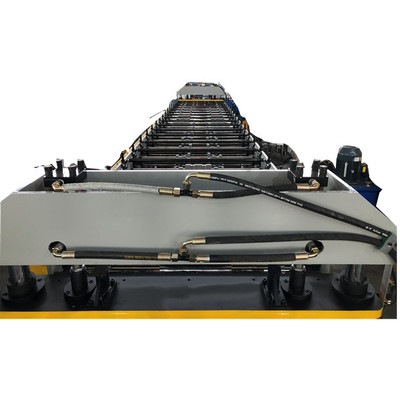

হাইড্রোলিক কাটিং ডিভাইস
আমরা চার স্তম্ভ কাটিয়া সিস্টেম কাঠামো ব্যবহার, এটা নিশ্চিত করতে পারেন কাটিয়া স্থিতিশীল
পিএলসি নিয়ন্ত্রণ ব্যবস্থা
পিএলসি ব্র্যান্ডঃডেল্টা (তাইওয়ান) পিএলসি, এবং ট্রান্সডুসার এবং টাচ স্ক্রিন
● এনকোডার ব্র্যান্ডঃ ওম্রন
● বৈদ্যুতিক উপাদানঃSchneider
●অপারেটিং ভাষাঃইংরেজি এবং চীনা ((অথবা অনুরোধ হিসাবে) আপনি এই অংশে অর্ডার সেট করতে পারেন,পণ্য দৈর্ঘ্য এবং পরিমাণ পরিবর্তন,এটা
কাজ করা খুবই সহজ, এবং বিমানের প্লাগ আছে যা মেশিনটি আসার পর ইনস্টল করা অনেক সহজ করে দেয়।
হাইড্রোলিক স্টেশন
● হাইড্রোলিক স্টেশন মোটরঃ ৫.৫ কিলোওয়াট
● হাইড্রোলিক তেল:46# হাইড্রোলিক তেল
● প্রধান উপাদানঃএকটি হাইড্রোলিক ট্যাঙ্ক সেট, একটি সেট
হাইড্রোলিক তেল পাম্প, দুই হাইড্রোলিক পাইপ. এবং এক ইলেক্ট্রোম্যাগনেটিজম ভালভ
