ধাতব ছাদ ডেক রোলিং মেশিন উচ্চ শক্তি-থেকে-ওজনের অনুপাত সহ টাইপ বি

টাইপ বি মেটাল ছাদ ডেক রোলিং মেশিন

বি ডেক প্রোফাইলগুলি 1.5 ইঞ্চি গভীর কাঠামোগত ছাদ ডেক যা উল্লম্ব লোড এবং ডায়াফ্রাম কাটার ক্ষমতা উভয়ই সরবরাহ করে।প্রশস্ত পাঁজরগুলি প্রোফাইলটিকে ডেকের উপরে প্রয়োগ করা ছাদ সিস্টেমগুলিকে অভিন্নভাবে সমর্থন করার জন্য একটি আদর্শ কাঠামোগত স্তর তৈরি করে. টাইপ বি প্রোফাইল সাধারণত 10 ফুট বা তার কম স্প্যান অবস্থার জন্য ব্যবহৃত হয়।

বি-ডেক একটি 1 1⁄2 ′′ গভীর, প্রশস্ত রিবার ছাদ ডেক বিভাগ যা বিভিন্ন ধরণের ছাদ উপকরণগুলির জন্য একটি সমর্থন পৃষ্ঠ সরবরাহ করে।এটি কাঠামোর উল্লম্ব শক্তি প্রতিরোধের সিস্টেমগুলিতে পার্শ্বীয় শক্তি বিতরণ সরবরাহ করার জন্য একটি গৌণ কাঠামোগত সদস্য হিসাবে ব্যবহৃত হয়স্ট্যান্ডার্ড কভার প্রস্থ 36 ′′ হয় একটি galvanized সমাপ্তি বা প্রাইম আঁকা।

ডব্লিউটুপি হয় প্রকারবিছাদ ডেক?

বি ডেক নতুন নির্মাণ প্রকল্পের জন্য সবচেয়ে বেশি ব্যবহৃত ছাদ ডেক। এটি এই সত্যের কারণে যে বি ডেক সবচেয়ে দক্ষ 1.5 ′′ গভীর ইস্পাত ছাদ ডেক বিভাগ।টাইপ এ ছাদ ডেক এবং টাইপ এফ ছাদ ডেকের তুলনায়, টাইপ বি ধাতব ছাদ ডেক সর্বোচ্চ শক্তি-ও-ওজনের অনুপাত আছে। সমস্ত ইস্পাত পণ্যের মতো, বিভাগটি যত হালকা হবে, ততই এটি আরও অর্থনৈতিক হবে।আর যেহেতু টাইপ বি ছাদ ডেক A ডেক এবং F ডেকের তুলনায় দীর্ঘ স্প্যান এ উচ্চতর লোড বহন করতে পারেএই পদ্ধতিতে, ধাতব ডেকের নীচে স্টিলের সমর্থনগুলি আরও দূরে সরানো যেতে পারে। ফলস্বরূপ? একটি বৃহত্তর সমর্থন দূরত্বের ফলে কম সমর্থন এবং বিল্ডিং মালিকের জন্য আরও সঞ্চয় হয়।

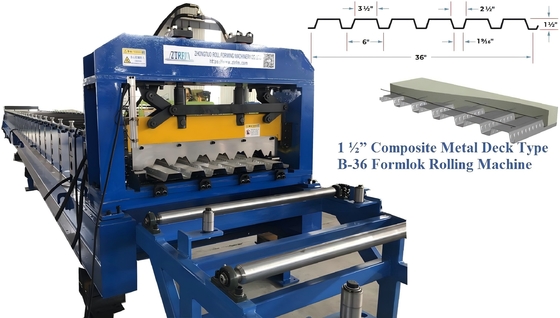

এখানে আপনার রেফারেন্সের জন্য একটি স্ট্যান্ডার্ড বি ডেক আছে:

যেমনটি পূর্বে উল্লেখ করা হয়েছে, টাইপ বি ডেক নতুন নির্মাণ প্রকল্পের জন্য সবচেয়ে বেশি ব্যবহৃত ছাদ ডেক। অন্যান্য ছাদ ডেক যেমন টাইপ এ এবং টাইপ এফ এর তুলনায়,টাইপ বি ছাদের ডেকগুলির উচ্চতর শক্তি-ওজনের অনুপাত রয়েছেস্টিলের সমর্থনগুলি টাইপ বি ডেকের সাথে আরও দূরে স্থানান্তরিত হতে পারে, তাই বিল্ডিং মালিকরা কম সমর্থন কেনার মাধ্যমে অর্থ সাশ্রয় করতে পারে

টাইপ বি ডেক একটি বিস্তৃত অ্যাপ্লিকেশনের জন্য আদর্শ একটি প্রশস্ত-রিব ছাদ ডেক

গ্যালভানাইজড ফ্লোর ডেকিং ফর্মিং মেশিনের কাজ প্রক্রিয়া

ডিকোলার ০ফর্ম ০সিয়ার ০ফাইনাল প্রোডাক্ট পায়

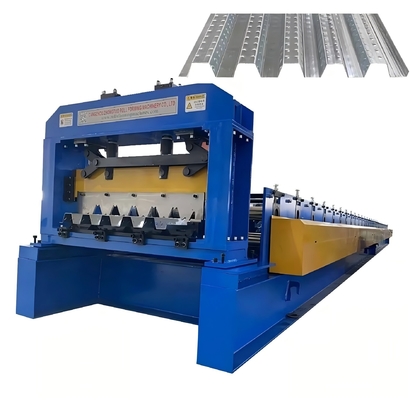

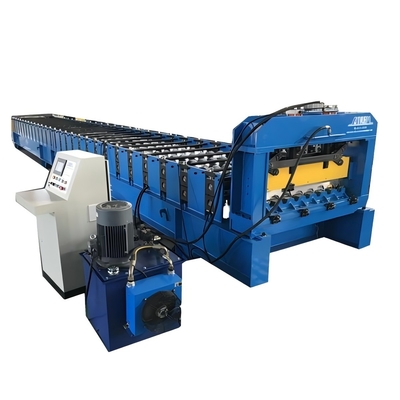

টাইপ বি মেটাল ছাদ ডেক রোলিং মেশিন

বি ডেকের ছাদ তৈরির মেশিনের প্রধান প্রযুক্তিগত পরামিতি

1) কাঠামোঃ 25 মিমি মাঝারি প্লেট দিয়ে ঝালাই করা 500H ইস্পাত

2) প্রধান শক্তিঃ 30KW সিমেন্স মোটর

৩) গঠন স্টেশনঃ ৩৬ টি স্টেশন

৪) ড্রাইভিং পদ্ধতিঃ1.0′′ ডাবল রান চেইন ড্রাইভ

5) শ্যাফ্টের ব্যাসার্ধঃ80 মিমি

6) সর্বাধিক রোলিং গতিঃ 12-15m/min

7) বেধঃ 0.5-1.5 মিমি গ্যালভানাইজড স্টিল বা p পুনরায় আঁকা শীট,G550Mpa

8) উপাদান প্রস্থঃঅনুরোধ অনুযায়ী

9) রোলের উপাদানঃপোলিশ এবং ক্রোমযুক্ত, পৃষ্ঠ 0.05 মিমি

10) ব্লেড ছাঁচের উপাদানঃCr12, 58-62°C এ quenched

11) কাটা পদ্ধতিঃহাইড্রোলিক ছাঁচ কাটা ((কাটার জন্য স্টপ)

12) দৈর্ঘ্য কাটা সহনশীলতাঃ +/-1.0mm

১৩) হাইড্রোলিক চাপঃ ১৬ এমপিএ

১৪) হাইড্রোলিক শক্তিঃ5.৫ কিলোওয়াট

15) কম্পিউটার কন্ট্রোল সিস্টেমঃ তাইওয়ান থেকে পিএলসি নিয়ন্ত্রণ

16) ওম্রন এনকোডার দৈর্ঘ্য পরিমাপ,জাপানে তৈরি

17) বৈদ্যুতিক চাহিদা:380V,50Hz,3Ph

ফিডিং ডিভাইস

1খাওয়ানোর ডিভাইসে 2 টি রোলার রয়েছে, যা খাওয়ানোর ঘর্ষণ হ্রাস করতে এবং উপাদানের পৃষ্ঠের স্ক্র্যাচগুলি এড়াতে ঘোরানো যেতে পারে।

2স্পর্শযোগ্য স্টেইনলেস রোলারগুলি উপাদানটিকে মেশিনে মসৃণভাবে যেতে এবং উপাদান পৃষ্ঠের স্ক্র্যাচ প্রতিরোধ করতে পারে।

3. খাওয়ানোর প্রস্থ সামঞ্জস্য করার জন্য একটি হ্যান্ড হুইল দিয়ে, খাওয়ানো আরও সঠিক করে তোলে।

রোল ফর্মিং ডিভাইস

শ্যাফ্ট এবং রোলারগুলির জন্য, সাধারণত ঝংটুও উচ্চ গতি এবং আরও ভাল রোলিং প্রভাব তৈরির জন্য ভিতরে গিয়ার সহ খুব শক্তিশালী শ্যাফ্ট এবং বড় ব্যাসাকার রোলার ব্যবহার করে।

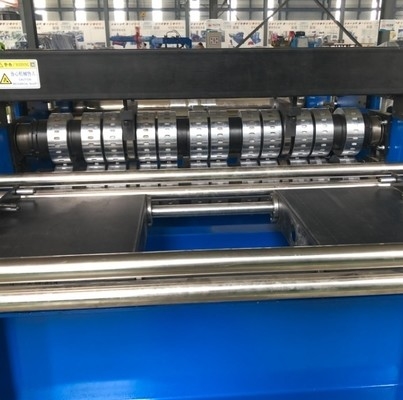

গ্যালভানাইজড ফ্লোর ডেকিং ফর্মিং মেশিনের রোলার

সাধারণ রোলারগুলির তুলনায়, এই নতুন মডেলের রোলারটি দু'বার ম্লান হয় এবং তাপ চিকিত্সার সময় বাড়ায়। আরও বেশি, এটি ২-৩ মিমি ক্রোমযুক্ত সিউমলেস স্পেসারগুলির সাথে সমতুল্য।

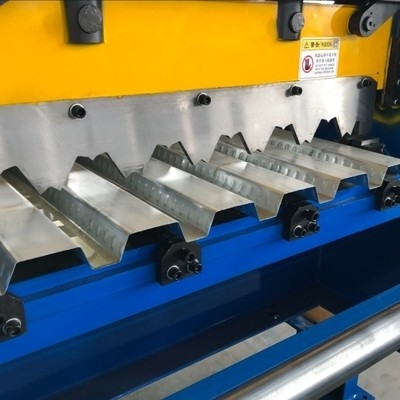

গ্যালভানাইজড ফ্লোর ডেকিং ফর্মিং মেশিনের শেয়ারিং অংশ

এই গ্যালভানাইজড ফ্লোর ডেকিং ফর্মিং মেশিনটি সর্বশেষ প্রযুক্তি গ্রহণ করে।

আপনি নিচের ছবিতে দেখতে পাচ্ছেন: ব্লেডটি চারটি স্তম্ভের উপর নির্ভরশীল।

এছাড়া, আমরা স্তম্ভের অভ্যন্তরীণ দিককে ন্যূনতম ঘর্ষণে উন্নতি করেছি যাতে তার জীবনকাল ৩-৫ বছর বাড়ানো যায়।

ব্লেডটি সরাসরি ব্রীমের উপর স্থির করার পরিবর্তে, ব্রীমের বিরুদ্ধে স্থাপন করা হয়।

সাধারণত ব্লেডটি স্ক্রু দিয়ে মরীচির উপর লাগানো হয়,যাতে স্ক্রু গর্তগুলি পুরো চাপ এবং ব্যাক পাওয়ার বহন করে।

এই নতুন গ্যালভানাইজড ফ্লোর ডেকিং মেশিনে, বিম আরও চাপ এবং ব্যাক পাওয়ার ভাগ করবে।

তাই এটি আরও স্থিতিশীল হবে এবং এর জীবনকাল প্রায় ৩-৫ বছর বাড়বে।

পিএলসি নিয়ন্ত্রণ ব্যবস্থা

পিএলসি ব্র্যান্ডঃডেল্টা (তাইওয়ান) পিএলসি, এবং ট্রান্সডুসার এবং টাচ স্ক্রিন

● এনকোডার ব্র্যান্ডঃ ওম্রন

● বৈদ্যুতিক উপাদানঃSchneider

●অপারেটিং ভাষাঃইংরেজি এবং চীনা ((অথবা অনুরোধ হিসাবে) আপনি এই অংশে অর্ডার সেট করতে পারেন,পণ্য দৈর্ঘ্য এবং পরিমাণ পরিবর্তন,এটা

কাজ করা খুবই সহজ, এবং বিমানের প্লাগ আছে যা মেশিনটি আসার পর ইনস্টল করা অনেক সহজ করে দেয়।

হাইড্রোলিক স্টেশন

● হাইড্রোলিক স্টেশন মোটরঃ ৫.৫ কিলোওয়াট

● হাইড্রোলিক তেল:46# হাইড্রোলিক তেল

● প্রধান উপাদানঃএকটি হাইড্রোলিক ট্যাঙ্ক সেট, একটি সেট

হাইড্রোলিক তেল পাম্প, দুই হাইড্রোলিক পাইপ. এবং এক ইলেক্ট্রোম্যাগনেটিজম ভালভ
