ইস্পাত প্যানেল প্রোফাইল রোলিং গঠন মেশিন দক্ষতা জন্য হাইড্রোলিক প্রাক কাটার সঙ্গে

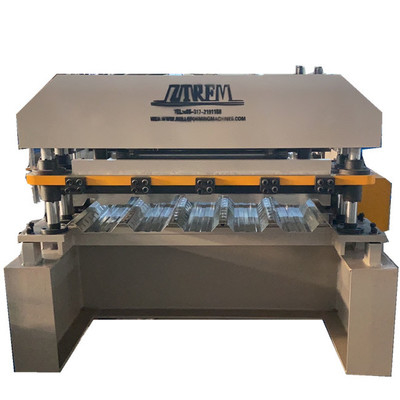

এসটেল ফর্ম ডেক প্রোফাইল রোলিং মেশিন

ইস্পাত প্যানেল প্রোফাইল রোলিং গঠন মেশিন সম্পূর্ণরূপে স্বয়ংক্রিয়ভাবে ব্যাচ বিভিন্ন ধরনের ইস্পাত প্যানেল প্রোফাইল করতে ডিজাইন করা হয়।,খাওয়ানোর টেবিল, গাইডিং সরঞ্জাম, রোল ফর্মিং সিস্টেম, পোস্ট-কাটার সিস্টেম (বৈদ্যুতিক 0 হাইড্রোলিক), নিয়ন্ত্রণ ব্যবস্থা এবং হাইড্রোলিক স্টেশন।
ঠান্ডা গঠিত ইস্পাতের বিস্তৃত বৈচিত্র্য, উপ-বিভাগের আকৃতি থেকে, খোলা, অর্ধ-বন্ধ এবং বন্ধ, রোল গঠনের মেশিনের প্রধান পণ্যগুলি হল ঠান্ডা গঠিত চ্যানেল ইস্পাত, কোণ ইস্পাত, জেড বিভাগ ইস্পাত,ঠান্ডা গঠিত corrugated ইস্পাত, পাইপ, বর্গাকার নল, আয়তক্ষেত্রাকার নল, welded নল আকৃতির, রোলিং শাটার দরজা ইত্যাদি। ইস্পাত ক্রস-বিভাজন আকৃতি ডিজাইন করা যেতে পারেঃ আকার, নির্ভুলতা,এবং দৈর্ঘ্য প্রয়োজন অনুযায়ী নমনীয়ভাবে নিয়ন্ত্রিত হতে পারে, সব দৈর্ঘ্য বা ডাবল দৈর্ঘ্য সরবরাহ, মাতৃত্বের ব্যবহার উন্নত। উত্পাদন প্রক্রিয়াগুলি বিভিন্ন প্রয়োজনীয়তা পূরণের জন্য punch এর সাথে মিলিত হতে পারে।

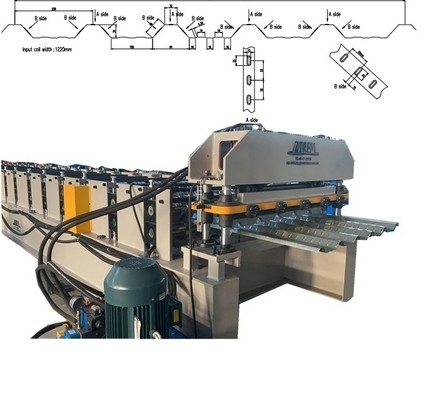

এখানে আমি উদাহরণস্বরূপ ছাদের জন্য একটি র্যান্ডম স্টিল প্যানেল প্রোফাইল নেব যাতে মেশিনটি কিভাবে ডিজাইন করা হয়েছে তা দেখানো যায়।

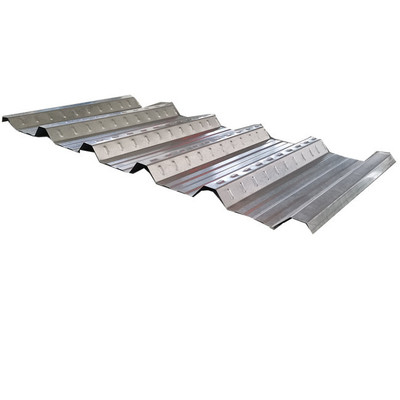

এই ধরনের ইস্পাত প্যানেল প্রোফাইলের জন্য বেশিরভাগ আমরা দেয়াল প্যানেল ছাদ ডেক বা অন্যদের জন্য ব্যবহার করা হয়. উপাদান বেশিরভাগ আমরা ব্যবহার
প্রাক-পেইন্টড এজেড লেপযুক্ত রোলস যার রিডান্ট শক্তি 340 এমপিএ থেকে 700 এমপিএ পর্যন্ত এবং বেধ 0.5 থেকে 1.0 এমএম পর্যন্ত

উৎপাদন প্রক্রিয়া

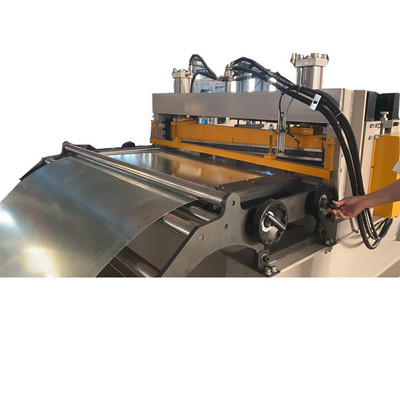

আনরোলিং→ ফিডিং→ হাইড্রোলিক প্রাক কাটার → রোল ফর্মিং → অটো শিয়ারিং → রিসিভিং টেবিল

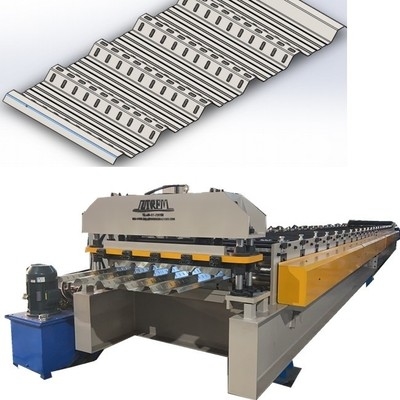

এসটেল ফর্ম ডেক প্রোফাইল রোলিং মেশিন

প্রধান উপাদান (প্যাকেজিং তালিকা)

লোডিং গাড়ির সাথে 10 টন হাইড্রোলিক ডেকোলার
B. এটি হাইড্রোলিক তেল সিলিন্ডার গ্রহণ করে যাতে ডেকোলারটি প্রসারিত হয় এবং কয়েলগুলির অভ্যন্তরীণ ব্যাসার্ধের সাথে ফিট হয়। এটি ক্যান্টিলিভার দিয়ে সজ্জিত।
C. মোটর রোলগুলি চালিত করে এবং সামনের দিকে এবং পিছনের দিকে চালিত হতে পারে পাশাপাশি টেনশন দিয়ে ডিকোলিং করতে পারে।
D. কোরটি কয়েলগুলির অভ্যন্তরীণ ব্যাসার্ধের φ450 প্রসারিত পরিসীমা নিশ্চিত করতে পারে। এটি 550 মিমি ব্যাসার্ধ নিশ্চিত করার জন্য রাবার ব্যান্ড সরবরাহ করবে।
বহন ক্ষমতাঃ ১০ টন
সর্বাধিক কয়েল প্রস্থঃ ১২৫০ মিমি
খাওয়ানোর গতিঃ ০-২০ মি/মিনিট (নিয়মিত)
হাইড্রোলিক মোটরের শক্তিঃ ৫.৫ কিলোওয়াট
ফ্রিকোয়েন্সি স্পিড নিয়ন্ত্রণ মোটরঃ 7.5KW
কাঠামোঃ ইস্পাত প্লেট এবং প্রোফাইল বার দ্বারা ঢালাই।

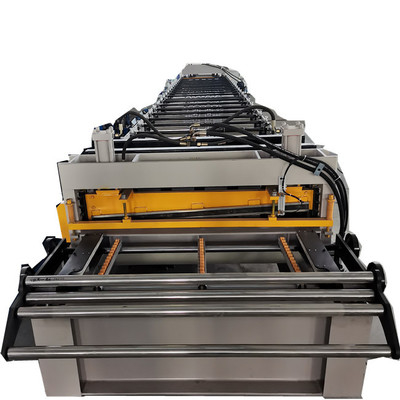

ইস্পাত প্যানেল প্রোফাইল রোলিং মেশিনের আরো বিস্তারিতঃ

গঠনের গতিঃ0-20m/min
ট্রান্সমিশন উপায়ঃএকটি পাশ দ্বারা 1 ইঞ্চি ডবল চেইন
অন্য দিকে ড্রাইভিং সহায়তা জন্য গিয়ার আছে
প্রধান মোটরঃ মোট 37KW (18.5KW*2 মোটর) Lichao, চীনা বিখ্যাত ব্র্যান্ড

আমরা আরো ধরনের মেটাল ডেকিং রোলিং গঠন মেশিন তৈরি করতে পারেন উদাহরণস্বরূপঃ

৯/১৬ ইঞ্চি ইস্পাত ফর্ম ডেক

7/8 "এইচডি স্টিল ফর্ম ডেক

১ ইঞ্চি ইস্পাত ফর্ম ডেক

১৫/১৬ ইঞ্চি ইস্পাত ফর্ম ডেক

1.5′′ স্টিল ফর্ম ডেক

টাইপ এস ফর্ম ডেক
