মার্কিন যুক্তরাষ্ট্রের জন্য স্ট্রুট চ্যানেল রোল ফর্মিং মেশিন 4 ইন 1

মার্কিন যুক্তরাষ্ট্রের জন্য স্ট্রুট চ্যানেল রোল ফর্মিং মেশিন 4 ইন 1

স্ট্রট চ্যানেল হল একটি স্ট্যান্ডার্ড কোল্ড রোল গঠিত ইস্পাত যা বৈদ্যুতিক শিল্পে বা কাঠামোগত সহায়তার জন্য ব্যবহৃত হয়। যা সাধারণত ধাতব কয়েল স্ট্রিপ থেকে গঠিত হয়,অতিরিক্ত শক্ততা প্রদানের জন্য ঠোঁট দিয়ে একটি খোলা চ্যানেল বিভাগে রোল গঠিত. বেস স্ট্রুট চ্যানেলের আকারগুলি হলঃ 41 * 41. 21 * 21, এবং কিছু কাস্টমাইজড আকারও রয়েছে।

স্ট্রুট চ্যানেল রোল ফর্মিং মেশিন একটি শক্তিশালী এবং বহুমুখী সরঞ্জাম যা সৌর ফটোভোলটাইক মাউন্ট সিস্টেমের স্ট্রুট চ্যানেলগুলির উত্পাদন চাহিদা মেটাতে সক্ষম।এটি উচ্চ নির্ভুলতা মত বৈশিষ্ট্য গর্বিত, দীর্ঘ সেবা জীবন, সহজ অপারেশন, এবং বিভিন্ন ঐচ্ছিক বৈশিষ্ট্য এবং কাস্টমাইজেশন অপশন উপলব্ধ করা হয়।

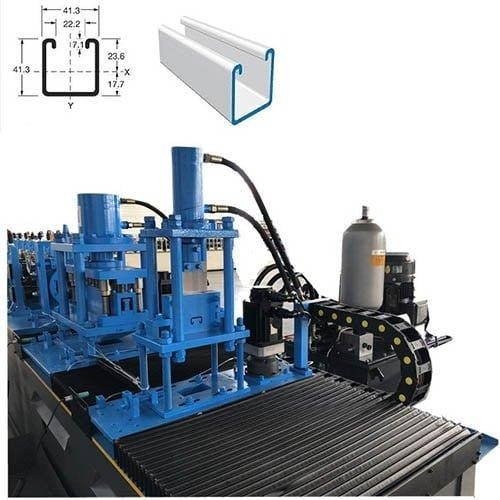

প্রোফাইল অঙ্কন

নমুনা প্রদর্শন

কাজের প্রবাহ

মার্কিন যুক্তরাষ্ট্রের জন্য স্ট্রুট চ্যানেল রোল ফর্মিং মেশিন 4 ইন 1

সরঞ্জাম সুবিধা

1উৎপাদন লাইন উচ্চ গতির Punching মেশিন এবং Skd11 উপাদান ছাঁচ ব্যবহার করে, যাতে নিশ্চিত যে 12 মিটার বোর্ড এক মিনিটের মধ্যে punched করা যেতে পারে।

2উৎপাদন লাইন চারটি ভিন্ন উচ্চতা প্রোফাইল তৈরি করতে পারে, যাতে মাল্টি-স্পেসিফিকেশন উৎপাদন এবং কম মেঝে স্থান অর্জন করা যায়।

3. ইঞ্চিস এর বিকৃতি হ্রাস করার জন্য, এই সরঞ্জামের পোস্ট-কাটিং ডিভাইসটি নীচে থেকে উপরে কাটার পদ্ধতি গ্রহণ করে।

স্ট্রুট চ্যানেল রোল ফর্মিং মেশিনের উপাদান 4 ইন 1 মার্কিন যুক্তরাষ্ট্রের জন্য ((লাক্সারি টাইপ)

1. উপাদান বেধঃ 2.0-2.5mm

2. প্রযোজ্য উপাদানঃ জিআই/জিএল/পোসম্যাক

3. উপাদান ফলন শক্তিঃ 235-390Mpa

4. খাওয়ানোর প্রস্থঃপ্রায় 98-179mm

মেশিন বিভাজনের ভূমিকা

1.৫টি-৬০০ হাইড্রোলিক আনকোলার

ইস্পাত রোলের অভ্যন্তরীণ গর্তের হাইড্রোলিক নিয়ন্ত্রণ সংকোচন এবং থামানো

সর্বোচ্চ ফিডিং প্রস্থঃ 600 মিমি

রোলের অভ্যন্তরীণ ব্যাসার্ধঃ 508 ± 30mm, বাইরের ব্যাসার্ধঃ 1500mm

সর্বাধিক ক্ষমতাঃ ৫ টন, মোটরঃ ৩ কিলোওয়াট, ফ্রিকোয়েন্সি রূপান্তর গতি সামঞ্জস্য

তেল পাম্প মোটরঃ 3KW

স্বয়ংক্রিয় খাওয়ানোর ক্ষমতা বৃদ্ধি এবং স্বয়ংক্রিয় বন্ধ ডিভাইস

তরল চাপ বাহু ডিভাইস

2. লেভেলিং ডিভাইস

উপরের তিন, নিচের চার, এবং সাত রোলার সমতুল্য ডিভাইস.

খাওয়ানোর গাইড রেল সহ, প্রধান ফ্রেমটি H450 স্টিল দিয়ে ঝালাই করা হয়।

অক্ষটি 45 # স্টিলের তৈরি, যা গরম এবং গরম, এবং কঠিন ক্রোম।

ব্যাস = φ90 মিমি, সুনির্দিষ্ট প্রক্রিয়াকরণ।

বৈদ্যুতিক শক্তিঃ ৩ কিলোওয়াট।

3.সার্ভো ফিডিং ডিভাইস

4.৬৩টি ইয়াংলি সিলিন্ডার পাঞ্চিং মেশিন

৬৩ টনের এই হাই-স্পিড পাঞ্চারটি রোল ফর্মিংয়ের আগে একটি সেট পাঞ্চিং মডেল দিয়ে সজ্জিত।

পাঞ্চের সব দিকে নিরাপত্তা কভার এবং একপাশে দরজা আছে।

পিএলসি সিস্টেম দ্বারা নিয়ন্ত্রিত।

সার্ভো মোটর দ্বারা খাওয়ানো মোটরটি আরও নির্ভুল, সার্ভো মোটরের শক্তি 3KW।

5.পাঞ্চিং মোল্ড

6.হাইড্রোলিক প্রাক কাটিং ডিভাইস

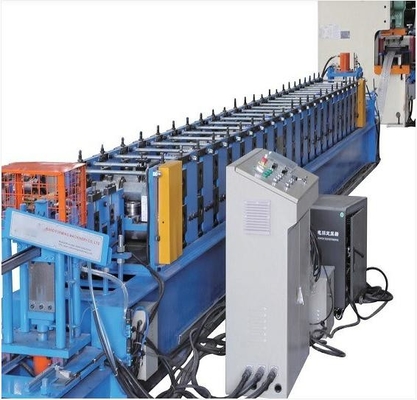

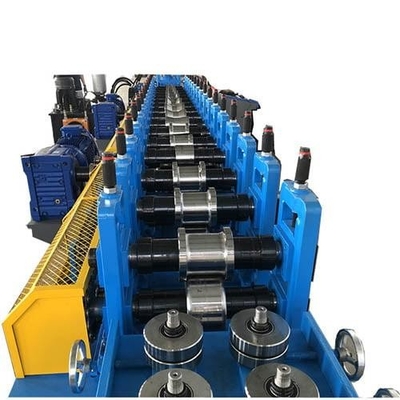

7রোল ফর্মিং মিল

খাওয়ানোর গাইড রেল সহ, প্রধান ফ্রেমটি H400 স্টিল দিয়ে ঝালাই করা হয়।

পাশের দেয়ালের বেধঃ Q235 T18mm;

টাই রড: ফ22 গ্যালভানাইজড

রোলিং হুইলগুলি লেয়ার স্টিল GCR15 (= EN31 স্টিল) যথার্থ প্রক্রিয়াকরণ ব্যবহার করে, পৃষ্ঠটি শক্ত ক্রোম, 0.04 মিমি পুরু এবং পৃষ্ঠের আয়না চিকিত্সা (দীর্ঘতর পরিষেবা জীবন, শক্তিশালী মরিচা);

শ্যাফ্টটি 45 # ইস্পাত থেকে তৈরি, quenched এবং tempered তাপ চিকিত্সা, কঠিন ক্রোম plated।

ব্যাসার্ধ = ৮০ মিমি, সুনির্দিষ্ট প্রক্রিয়াকরণ।

গিয়ার এবং চেইন আন্দোলন প্রায় 22 ধাপ গঠন করতে।

প্রধান মোটর (পলি লাই ব্র্যান্ড) = ১৫ কিলোওয়াট, ফ্রিকোয়েন্সি স্পিড সামঞ্জস্য।

8.শীতল সিস্টেম

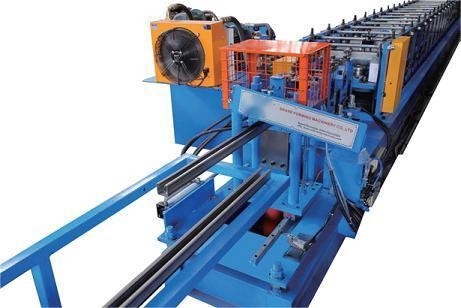

9হাইড্রোলিক পোস্ট কাটার যন্ত্র

কাটাতে পোস্ট, কাটাতে স্টপ, খাওয়ানো ছাড়া দুই টুকরা কাটা নকশা

হাইড্রোলিক মোটরঃ ৫.৫ কিলোওয়াট

কাটিয়া সরঞ্জাম উপাদানঃ CR12Mov (= SKD11, অন্তত এক মিলিয়ন কাটিয়া জীবন আছে), HRC58-62 ডিগ্রী তাপ চিকিত্সা

কাটা ক্ষমতা হোস্ট এর স্বাধীন জলবাহী স্টেশন দ্বারা সরবরাহ করা হয়

10.হাইড্রোলিক স্টেশন

11.পিএলসি কন্ট্রোল সিস্টেম

স্বয়ংক্রিয় নিয়ন্ত্রণ পরিমাণ এবং কাটা দৈর্ঘ্য

টাচ স্ক্রিনে উৎপাদন তথ্য (উত্পাদন লট, উৎপাদন টুকরো সংখ্যা, উৎপাদন দৈর্ঘ্য ইত্যাদি) লিখুন।

স্বয়ংক্রিয়ভাবে উৎপাদন সম্পন্ন।

সংমিশ্রণঃ পিএলসি, ইনভার্টার, টাচ স্ক্রিন, এনকোডার ইত্যাদি।

12.এক্সপোর্ট র্যাক

কোন অনুপ্রেরণা নেই, দুই ইউনিট, এর উপর ঘূর্ণায়মান চাকার, সরানো সহজ
