ক্যাবল ট্রে উপাদান জন্য Unistrut রোল গঠন মেশিন সঙ্গে বেধ পরিসীমা 1.5-2.5mm

ইউনিস্ট্রুট রোল ফর্মিং মেশিন

বেশিরভাগ ক্যাবল ট্রে উপাদান প্রাক-গ্যালভানাইজড ইস্পাত, গরম-গলভানাইজড এবং কোল্ড-গলভানাইজড ইস্পাত, স্টেইনলেস স্টিল। উপাদানটির বেধের পরিসীমা 1.5 মিমি -2.5 মিমি। স্ট্রট চ্যানেল প্রোফাইলের সর্বাধিক জনপ্রিয় আকার 41 * 21,৪১*৪১, ৪১*৬২, ৪১*৮২।

আমরা সি চ্যানেল, ইউনিস্ট্রুট, সোলার প্যানেল স্ট্যান্ড তৈরির পেশাদার প্রস্তুতকারক। সিসমিক স্ট্যাবিলাইজার স্ট্যান্ড রোল ফর্মিং মেশিন। এই ধরনের মেশিন বিভিন্ন আকার তৈরি করতে পারে,ক্যানেলের ফ্ল্যাঞ্জটি ম্যানুয়াল বা স্বয়ংক্রিয় মোডের ভিত্তিতে গ্রাহকের প্রয়োজনীয়তার ভিত্তিতে সামঞ্জস্য করা যেতে পারে ।. কাটিয়া মোড আপনার প্রয়োজন অনুযায়ী সিজ কাটিয়া বা জলবাহী কাটিয়া অনুসরণ করা যেতে পারে। এই ধরনের লাইন এছাড়াও punching সিস্টেম আছে, কিছু গ্রাহক জলবাহী punching সিস্টেম ব্যবহার,কিছু গ্রাহক পঞ্চিং প্রেস ব্যবহার করে, এবং কিছু গ্রাহক চূড়ান্ত পণ্য C চ্যানেল গঠনের পরে, ছিদ্র ছাড়াই সি চ্যানেল তৈরি করে, তারপরে উত্পাদন ক্ষমতা উন্নত করতে পারে এমন গর্তগুলিতে ছিদ্র করার জন্য অন্য ছিদ্র মেশিন ব্যবহার করে।এটি অপারেট এবং মেশিন চালানোর জন্য খুব সহজ.

এখানে একটি অঙ্কন প্রোফাইল এবং সমাপ্ত পণ্য রয়েছেঃ

প্রোফাইল

বিন্যাস

স্বয়ংক্রিয় ফিডার ((3T) → সমতলকরণ → ঘূর্ণন → রোল ফর্মিং মেশিন → পুনরায় ফর্মিং → সিজ কাটিং → আউটপুট

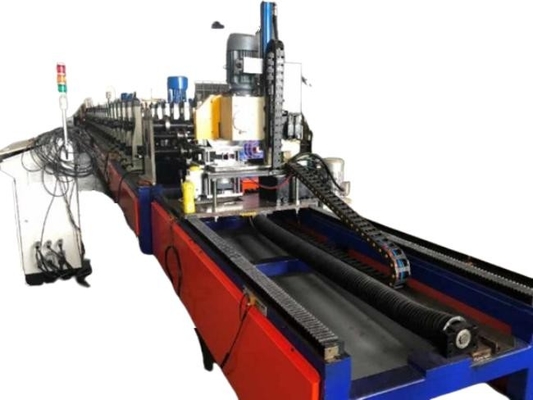

ইউনিস্ট্রুট রোল ফর্মিং মেশিন

মূল তথ্য
1. উপাদানটির ফিডিং প্রস্থ পরিসীমা:/
2স্ট্রিপ স্টিলের বেধের পরিসীমাঃ1.৫-২.৫ মিমি
3স্ট্রিপ স্টিলের গঠনঃগরম ঘূর্ণিত কার্বন স্টিল/শীতল ঘূর্ণিত কার্বন স্টিল
4কাজের গতিঃ ১৫-২০ মিটার/মিনিট
5. ওয়ার্কপিসের মিনি দৈর্ঘ্যঃ 2000 মিমি
6. সরলতা সহনশীলতাঃ ১.৫ মিমি /১৫০০ মিমি
7. ওয়ার্কপিসের কোণ সহনশীলতা ≤±1.5/1000mm
8. ওয়ার্কপিসের স্থায়ী দৈর্ঘ্যঃ 10 মি ± 1.5 মিমি
9রোলার স্টেপঃ ২৮ স্টেপ

প্রধান অংশের প্রযুক্তির স্পেসিফিকেশন

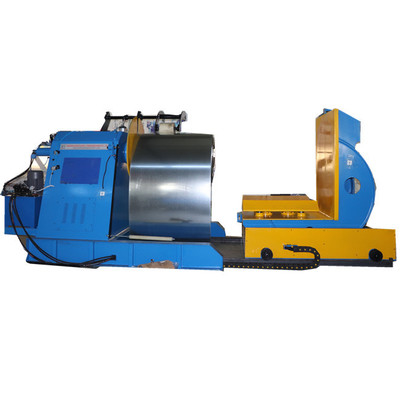

1. ৩টি স্বয়ংক্রিয় হাইড্রোলিক ফিডার
A. ইস্পাত কয়েল এর অভ্যন্তরীণ ব্যাসঃφ508mm;
B.হার্মোমেগাথাসের অভ্যন্তরীণ ব্যাসার্ধের পরিসীমাঃ ф480-520 মিমি;
C. স্টিলের রোলের সর্বাধিক ব্যাসঃφ1000mm; লোড ক্ষমতাঃ≤3T
D. সম্প্রসারণের উপায়ঃ 3T হাইড্রোলিক স্বয়ংক্রিয়

লেভেলিং মেশিন
A. ওয়ার্কিং রোলারঃ ৭ রোলার লেভেলিং মেশিন
B. কাঠামোর বৈশিষ্ট্যঃনিয়ন্ত্রক রোলারগুলির শক্ততা এবং পৃষ্ঠের রুক্ষতা যান্ত্রিক বৈশিষ্ট্যগুলি শক্তীকরণ এবং টেম্পারিং এবং ক্রোম সমাপ্তির পরে উন্নত হয়।এটি পিনচ রোল এবং সমতলকরণ রোল অন্তর্ভুক্ত, পিনচ রোল পৃথকভাবে নিয়ন্ত্রিত করা যেতে পারে, স্তর আপ রোলার বিশাল কাঠামো গ্রহণ, নির্দিষ্ট তির্যক কোণ গঠন করার জন্য সামনে এবং পিছনে দুটি সমন্বয় পয়েন্ট স্থাপন,এটা সহজেই সমতলকরণের মান উন্নত করতে পারেন. লেভেলিং মেশিনের খাওয়ানোর পাশে গাইড ফ্ল্যাট রোলস এবং গাইড উল্লম্ব রোলস দুটি জোড়া রয়েছে, গাইড উল্লম্ব রোলকে কেন্দ্র করে চলতে পারে।
ফাংশনঃ প্যান্সিং অঙ্কনের সমস্ত প্যান্সিং গর্তের আকার পূরণ করতে পারে।
পাঞ্চিং ডাই উপাদানঃপঞ্চিং ডাই উপাদানটি SKH51 বা DC53 হয়,মিথ্যা এবং নির্ভুল গ্রাইন্ডিং HRC58-62 এর মাধ্যমে।
মূল তথ্য:
পঞ্চিং গতিঃ 80s / স্ট্রোকের সময়।
উপাদানটির বেধঃ ₹2.5 মিমি
ধারণক্ষমতাঃ 80T

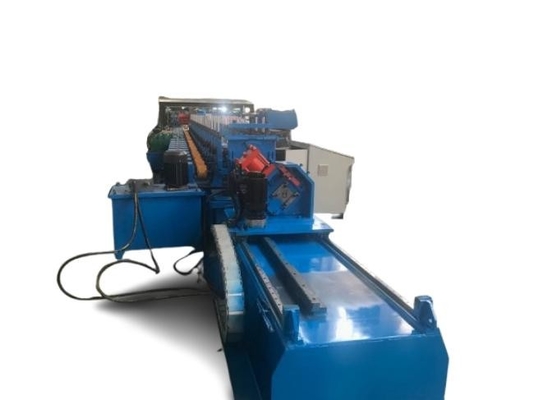

রোল ফর্মিং মেশিন
মূল তথ্য
1. মোটর শক্তিঃ 22KWx2
2. রোলার QTY: ২৮ টি গ্রুপ ((একটি গিয়ার ফ্রিজিং সহ)
3. কাজের গতি ১৫-২০ মি/মিনিট
4রোলারের উপাদানঃ CR12MoV HRC58-62
5ড্রাইভের ধরনঃগিয়ারবক্স ড্রাইভ সহ কলামের কাঠামো
6. প্রধান শ্যাফ্টের ব্যাসার্ধঃ ¢90mm
7শ্যাফ্ট উপাদানঃ তাপীয় পরিশোধন চিকিত্সা সঙ্গে 40Cr।
8. প্রধান রোল গঠন মেশিন আকারঃ 18500 * 1600 * 1500mm
9. প্রোফাইল পরিবর্তনঃ ম্যানুয়াল

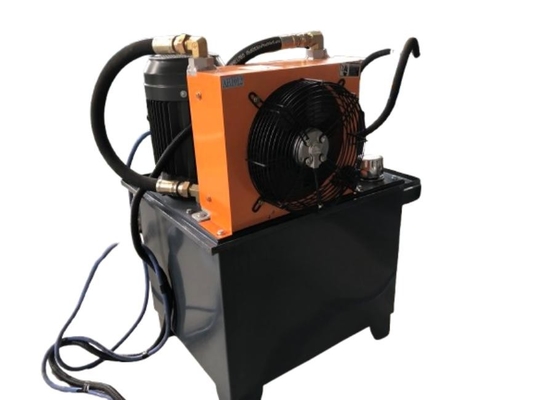

হাইড্রোলিক নিয়ন্ত্রণ ব্যবস্থা
কুনলুন কুনটাই ৭ ইঞ্চি টাচ স্ক্রিন, সিমেন্স পিএলসি, ইয়াসকাওয়া ফ্রিকোয়েন্সি কনভার্টার, স্নাইডার লো ভোল্টেজ যন্ত্র।
a. পুরো লাইনটি পিএলসি নিয়ন্ত্রণ, তরল স্ফটিক টাচ স্ক্রিন, পিএলসি এবং মানুষের মধ্যে মিথস্ক্রিয়া উপলব্ধি করার জন্য মানব-কম্পিউটার ইন্টারফেস ব্যবহার করে।স্বয়ংক্রিয় অপারেশন সেটিং পদ্ধতি মাধ্যমে অপারেটর এবং বুঝতে যে অপারেটর পুরো লাইন নিয়ন্ত্রণ এবং নিয়ন্ত্রণ পরামিতি পরিবর্তন নিয়ন্ত্রণ প্রক্রিয়া নিরীক্ষণ, এবং সরঞ্জাম চলমান অবস্থা, পরামিতি এবং ব্যর্থতা ইঙ্গিত নিরীক্ষণ. workpiece দৈর্ঘ্য ডিজিটাল দ্বারা সেট করা হয়, workpiece দৈর্ঘ্য নিয়ন্ত্রিত হতে পারে।
b. অপারেটিং মোড ম্যানুয়াল / স্বয়ংক্রিয় সহ হয়। মেশিন ম্যানুয়াল এবং স্বয়ংক্রিয় সুইচ ফাংশন আছে। মেশিন ম্যানুয়াল অবস্থা মধ্যে স্বতন্ত্র চালানো হয়, এটি রক্ষণাবেক্ষণ করা সহজ।স্বয়ংক্রিয় অবস্থা মধ্যে পুরো লাইন চলমান চালিয়ে যেতে, ধারাবাহিক স্টার্ট-আপ। পুরোটি জরুরী ঘটনা পরিচালনা করার জন্য জ্যাক বোতাম রয়েছে, যা মেশিন এবং অপারেটর নিরাপদ গ্যারান্টি দিতে পারে।
