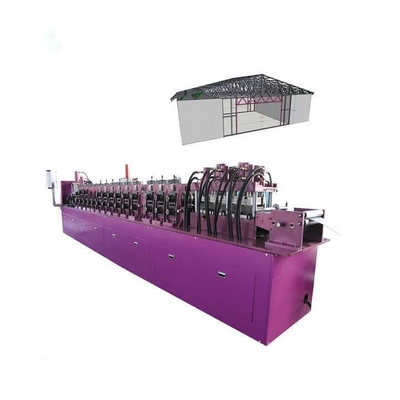

হালকা গেজ স্টিল ভিলা ফ্রেম কিল রোল ফর্মিং মেশিন
ভাল পারফরম্যান্স G550 Z275 0.8-1.2mm হালকা ইস্পাত ফ্রেম মেশিন হালকা ইস্পাত ফ্রেম মেশিনের বিনিয়োগের সম্ভাবনা কী?হালকা ইস্পাত ফ্রেম মেশিন (এলজিএস ফ্রেম মেশিন নামেও পরিচিত) এলজিএস স্ট্রাকচার হাউসের জন্য ব্যবহৃত হয়এই ধরনের বাড়িতে ব্যবহৃত প্রোফাইলগুলি ঠান্ডা বাঁকানো গঠনের পদ্ধতি দ্বারা উত্পাদিত হয়। এই প্রোফাইলগুলি নির্মাণ সাইটে স্ক্রু এবং বোল্ট দ্বারা কাঠামোগত ইস্পাত ফ্রেমে একত্রিত হয়,এবং বিভিন্ন প্রাচীর এবং মেঝে কাঠামো প্রয়োগ করা যেতে পারেফ্রেমটি ল্যাপ করার পরে, বিল্ডিংটি আইসোলেটিং উপকরণ বা পেইন্টিং কংক্রিটের একটি বাইরের স্তর ইনস্টল করে সম্পন্ন করা যেতে পারে।এই সিস্টেমটি সমস্ত বৈশিষ্ট্যযুক্ত বিল্ডিং ধরণের জন্য প্রয়োগ করা যেতে পারেযেমন স্কুল, আবাসন, অফিস, হোটেল, হাসপাতাল, কারখানা ও গুদাম ইত্যাদি।হালকা ইস্পাত ফ্রেম মেশিন দ্বারা উত্পাদিত বিভিন্ন ধরনের প্রোফাইল আবাসিক এবং হালকা বাণিজ্যিক ভবন কাঠ প্রতিস্থাপন করতে পারেনএটি লোড বহনকারী দেয়াল এবং অভ্যন্তরীণ কক্ষগুলির জন্য খুব উপযুক্ত। ফ্রেমটি কাঠের সাথে খুব অনুরূপ,এবং কারণ প্রোফাইলের স্ক্রু গর্ত অবস্থান কঠোর হিসাব দ্বারা উত্পাদিত হয়, কাজ সাইটে ড্রিলিং এবং গর্ত দূরত্ব নির্ধারণে সময় ব্যয় করার প্রায় কোন প্রয়োজন নেই। এর হালকা ওজন কারণে, পরিবহন আরো সুবিধাজনক এবং ব্যয়বহুল।প্রোফাইলের আকার স্থির, ইনস্টলেশন পদ্ধতি সহজ, এবং নির্মাণ গতি দ্রুত. এবং কারণ এটি ধাতু থেকে তৈরি করা হয়, হালকা ইস্পাত কাঠামো ঘর পচা হবে না, বিভাজন, warp, সঙ্কুচিত, পোড়া, বা টার্মিট দ্বারা খাওয়া.কাঠের ফ্রেমের তুলনায়, ইস্পাত ফ্রেমগুলি সাইটে কম বর্জ্য তৈরি করে, যার ফলে ধ্বংসাবশেষ অপসারণের ব্যয় হ্রাস পায়।প্রকল্পের খরচ কমানোর জন্য বর্জ্য এমনকি কিছু রাজস্ব উত্পন্ন করতে পারে.
রেফারেন্সের জন্য প্রোফাইল অঙ্কনঃ
হালকা গেজ ইস্পাত আবাসিক, বাণিজ্যিক, শিল্প এবং অস্থায়ী কাঠামোর জন্য উপযুক্ত, দ্রুত সমাবেশ, নমনীয় কাস্টমাইজেশন এবং শক্তিশালী স্থায়িত্বের সুবিধা দেয়।
প্রসেসিং ফ্লো:
ডি-কোয়াইলার - ফিডিং-ম্যাটেরিয়াল-রোল ফর্মিং-পিওএসটি কাটিং-ফিনিশড প্রোডাক্ট আউটপুট সরবরাহকারী

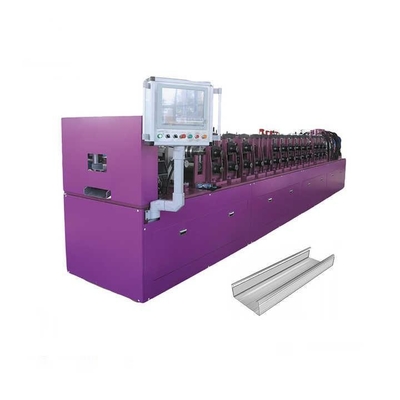

হালকা গেজ স্টিল ভিলা ফ্রেম কিল রোল ফর্মিং মেশিন
| হালকা গজ ইস্পাত মেশিনের পরামিতি |
| কাঁচামাল |
পিপিজিআই |
| উপাদান বেধ |
0.৮-১.০ মিমি |
| মেশিনের গঠন |
উল্লম্ব আর্ক ফ্রেম গঠন |
| শ্যাফ্টের উপাদান |
40Cr কন্ডিশনিং প্রক্রিয়াকরণের পরে, সূক্ষ্ম মিলিং |
| গঠনের গতি |
প্রায় ৩০ মি/মিনিট |
| ভোল্টেজ |
380v 50hz 3phase অথবা স্থানীয় গ্রাহকের অনুরোধ অনুযায়ী |
| কর্মক্ষমতা |
সার্ভো মোটর ((7.5KW) |
| কাটার ধরন |
হাইড্রোলিক সার্ভো কাটিং |
| কাটার ফলকের উপাদান |
Cr12Mov, যার ক্ষতিকারক জীবনকাল ১ মিলিয়ন বারের বেশি। |
হালকা গজ স্টিল মেশিনের সুবিধাগুলির মধ্যে রয়েছেঃ
1উচ্চ দক্ষতা উৎপাদনঃ হালকা গেজ ইস্পাত মেশিনগুলি হালকা ইস্পাত কাঠামোর উপাদানগুলি দ্রুত এবং দক্ষতার সাথে উত্পাদন করতে পারে, যা উত্পাদন দক্ষতা বাড়ায়।
2উচ্চ নির্ভুলতাঃ এই মেশিনগুলি হালকা গেইজ ইস্পাত উপকরণগুলি সঠিকভাবে কাটা, ছিদ্র এবং আকৃতি দিতে পারে, উপাদানগুলির সঠিক মাত্রা এবং আকার নিশ্চিত করে।
3নমনীয়তাঃ হালকা গেইজ ইস্পাত মেশিনগুলি প্রয়োজন অনুসারে বিভিন্ন আকার এবং আকৃতির উপাদান উত্পাদন করতে পারে, যা উচ্চ উত্পাদন নমনীয়তা সরবরাহ করে।
ডেকোলার
1লোডিং ক্ষমতাঃ ১.৫ টন
2সম্প্রসারণ বা সঙ্কুচিত পদ্ধতিঃ হ্যান্ডেলটি এমনভাবে পরিচালনা করুন যাতে চারটি সংযোগকারী রড কেন্দ্রীয় অক্ষ থেকে দূরে বা দিকে চলে যায়।
3ব্রেকঃ কেন্দ্রীয় শ্যাফ্টটি ডাবল ক্ল্যাম্প করা হয়, হঠাৎ থামলে সামনের দিকে ইনার্শিয়াল গতি প্রতিরোধ করে।
4ড্রাইভিং পদ্ধতিঃ স্বয়ংক্রিয়ভাবে কাঁচামাল unwinder
56. চারটি গাইড রোলার সহ ফিডিং ডিভাইস
প্যান্সিং সিস্টেম
1.পঞ্চিং হোলের ধরন: রিভেট হোল, কাউন্টারসঙ্ক হোল, পাস-থ্রু এলিপটিকাল হোল।
2.পঞ্চিং হোল ব্যাসার্ধঃ 3.5mm rivet গর্ত, 16.5mm থ্রেডিং গর্ত.
3.পঞ্চিং ডাই মডেলঃ বেস প্রস্থের তথ্য নিশ্চিত করার পরে একটি স্ট্যান্ডার্ড সেট স্থাপন করা হবে। সার্ভো মোটর ড্রাইভ পঞ্চিং অবস্থানকে আরও নির্ভুল করে তোলে
রোল ফর্মিং ডিভাইস
1. প্রধান শ্যাফ্ট ব্যাসার্ধঃ p80mm. 45 # বৃত্তাকার ইস্পাত তৈরি।
2রোলার উপাদানঃ তাপ চিকিত্সা, সুনির্দিষ্ট মেশিন, ক্রোমযুক্ত, আয়না পোলিশ।
3কোল্ড বন্ডিং ফর্মিংঃ কোল্ড বন্ডিং স্টিল উপাদান রোলস আকারে।
4. আর্ক কাঠামোঃ আরো স্থিতিশীল, উচ্চতর নির্ভুলতা পণ্য উত্পাদন করতে পারেন
হাইড্রোলিক কাটিং ডিভাইস
1গাইডিং মেশিনঃউপরের এবং নীচের কাটিয়া ডিভাইসগুলি মসৃণ হাতের বিকৃতি মুক্ত কাটা নিশ্চিত করে।
2ব্লেড উপাদানঃ Cr12Mov, 1 মিলিয়ন বার অতিক্রমকারী অ্যাকুয়েটিং জীবনকাল সহ।
পিএলসি নিয়ন্ত্রণ ব্যবস্থা
1. ফাংশনঃ ডিজাইন পরামিতি সরাসরি ইউএসবি ইন্টারফেস বা নেটওয়ার্কের মাধ্যমে নিয়ন্ত্রণ কম্পিউটারে প্রেরণ করা যেতে পারে,যেখানে ইনস্টল করা NC নিয়ন্ত্রণ সফটওয়্যার স্বয়ংক্রিয়ভাবে আমদানি করে এবং উত্পাদন ব্যাচ নির্বাচন করার পরে BOM (উপাদান বিল) পড়ে.
2.কন্ট্রোল পদ্ধতিঃ ১৭ ইঞ্চি টাচস্ক্রিন কম্পিউটার + বৈদ্যুতিক প্রধান নিয়ন্ত্রণ ক্যাবিনেট।
3প্রধান উপাদান উৎপত্তিঃ পিএলসি (প্যানাসনিক), রিলে (Schneider Electric, ফ্রান্স), দৈর্ঘ্য এনকোডার (OMRON), সার্ভো মোটর (INVT) ।
প্রয়োগ
