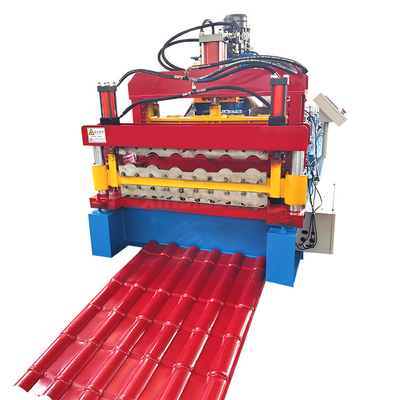

নতুন উচ্চ মানের ডাবল স্তর গ্যালভানাইজড টাইল ছাদ শীট তৈরির মেশিন
ডাবল লেয়ার রোল ফর্মিং মেশিনের বিভিন্ন প্রকার রয়েছে যা তরঙ্গযুক্ত শীট এবং আইবিআর শীট বা গ্লাসযুক্ত টাইল শীট সহ ব্যবহৃত হয়।ছাদ টাইলস শীট ব্যাপকভাবে শিল্প কারখানা অনেক ধরনের ব্যবহার করা হয়, বেসামরিক ভবন, এবং ছাদ বোর্ড জন্য সংযুক্ত অংশ পণ্য এটি সুন্দর চেহারা, টেকসই ব্যবহার ইত্যাদি সুবিধা আছে।
আমাদের স্বয়ংক্রিয় ডাবল স্তর রোল গঠন মেশিন decoiler, খাওয়ানো এবং লেভেলিং ডিভাইস, প্রাক কাটার, রোল গঠন সিস্টেম, জলবাহী পোস্ট কাটিং, রান আউট টেবিল,হাইড্রোলিক স্টেশন এবং পিএলসি (নিয়ন্ত্রণ ব্যবস্থা).
দীর্ঘ উত্পাদন লাইন, চূড়ান্ত পণ্যগুলিতে ভাল প্রোফাইল আকৃতি; সময় সাশ্রয় এবং শ্রম সাশ্রয়, যা উত্পাদন দক্ষতা ব্যাপকভাবে উন্নত এবং বর্তমান উত্পাদনের জন্য উপযুক্ত।এই মেশিন ভাল নির্ভুলতা সঙ্গে কাজ করা সহজ এবং স্থিতিশীল চালানো হয়.
এই নাওএকটিআপনার রেফারেন্সের জন্য প্রোফাইলঃ
কাজের প্রবাহ

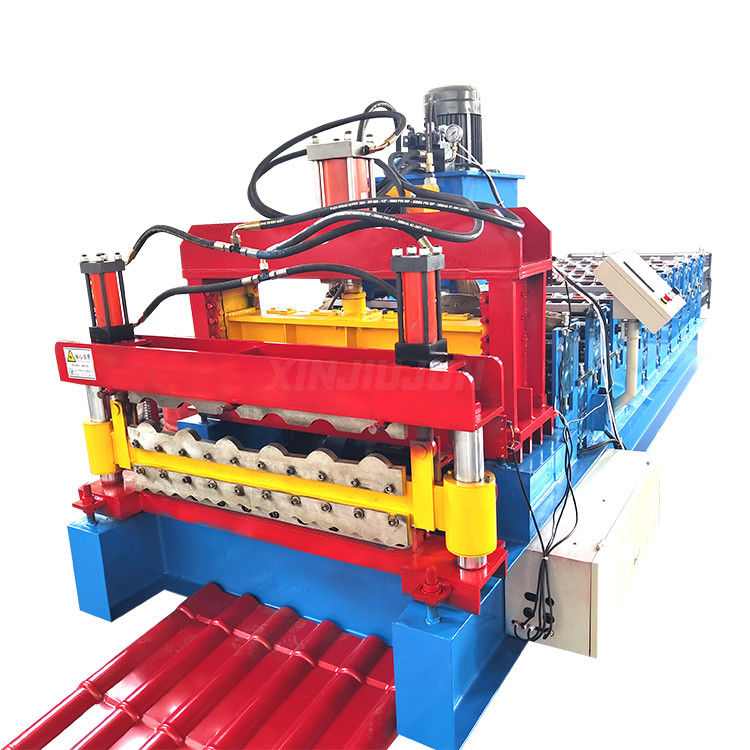

নতুন উচ্চ মানের ডাবল স্তর গ্যালভানাইজড টাইল ছাদ শীট তৈরির মেশিন
স্পেসিফিকেশন
| পয়েন্ট |
স্পেসিফিকেশন |
| কাঁচামাল |
পিপিজিআই,পিপিজিএল,অ্যালুমিনিয়াম শীট অথবা ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী |
| উপাদান বেধ |
0.15-0.8mm অথবা ক্লায়েন্ট প্রয়োজনীয়তা হিসাবে |
| ডেকোলার |
বিনামূল্যে জন্য ম্যানুয়াল decoiler, এছাড়াও আমরা পরিবর্তে জলবাহী decoiler আছে |
| রোলার স্টেশন |
12-18 সারি ((ক্লায়েন্টের অঙ্কন উপর নির্ভর করে) |
| শ্যাফ্টের ব্যাসার্ধ |
৭০ মিমি, ৭৫ মিমি, ৮০ মিমি সলিড শ্যাফ্ট |
| রোলারের উপাদান |
45 # স্টিল, ক্রোমযুক্ত চিকিত্সা, পৃষ্ঠ আরো মসৃণ করতে, কঠোরতা উন্নত এবং abrasion প্রতিরোধ,anti- corrosion.
দীর্ঘ সেবা জীবন |
| মেশিনের ফ্রেম |
৩৫০# এইচ ইস্পাত |
| ট্রান্সমিশন |
ডাবল চেইন |
| মাত্রা ((L*W*H) |
6x1.5x1.4 মিটার |
| ওজন |
প্রায় ৭.৫ টন |
| কাটার উপাদান |
Cr12 quenched চিকিত্সা সঙ্গে |
| প্রধান শক্তি |
5.৫ কিলোওয়াট |
| ভোল্টেজ |
380V 50Hz 3Phase বা ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী |
| গঠনের গতি |
১৫-৫০ মি/মিনিট |
প্রধান উপাদান:
1. হাইড্রোলিক ডিকোলার
বৈশিষ্ট্যঃ ম্যান্ড্রেল এবং বেসমেন্ট হ'ল ডেকোলারের দুটি উপাদান, ম্যান্ড্রেলটি ম্যানুয়ালি যান্ত্রিক ডিভাইস দ্বারা প্রসারিত হচ্ছে, ম্যান্ড্রেলের কাছে কয়েলটি স্থির করার পরে,তারপর ফিরে কুণ্ডলী সঙ্গে mandrel একসঙ্গে বেসমেন্ট করা.
শক্তিঃ কোনটিই নেই।
সেগমেন্ট খোলার এবং বন্ধ করার ক্ষমতা: যান্ত্রিক
সেগমেন্টের ঘূর্ণন ক্ষমতাঃ টানুন গঠন সিস্টেম দ্বারা;
সেগমেন্ট সংখ্যাঃ 4pcs;
সেগমেন্ট সম্প্রসারণের পরিসীমাঃ 460 ~ 520mm;
ম্যান্ড্রিলের কেন্দ্রের উচ্চতাঃ ০.৬৫ মিটার।
ফিডিং স্পিডঃ রোল ফর্মিং মেশিনের স্পিডের উপর নির্ভর করে।
2. শীট গাইডিং ডিভাইস
বৈশিষ্ট্যঃ মসৃণ এবং সুনির্দিষ্ট উপাদান ফিড নিশ্চিত করুন।
উপাদানঃ ইস্পাত প্লেট প্ল্যাটফর্ম, দুটি পিচিং রোলার, অবস্থান স্টপিং ব্লক।
কয়েল সঠিক অবস্থানে নির্দেশিত হয় এবং রোল গঠন সরঞ্জাম পাস
3. রোল-ফর্মিং এম/সি:
মেশিনের প্রধান ফ্রেমটি আলাদাভাবে ঝালাই করা হয় এবং পৃষ্ঠের উপর ক্ষয় হওয়ার পরে বাইরের প্রাচীরটি স্ক্রু দ্বারা সংযুক্ত করা হয়।
রোলার উপাদানটি উচ্চ মানের নং ৪৫ কাঠের, ডিজিটাল-নিয়ন্ত্রিত শোভাযাত্রার সাথে।
চূড়ান্ত পণ্যের নির্ভুলতা নিশ্চিত করার জন্য রোলারগুলির শ্যাফ্টগুলি মোল্ডিং মেশিনে দুবার টুল করা হয়।
রোলারগুলি সঠিক মেশিন টুল দ্বারা মেশিন করার পরে পৃষ্ঠের উপর 0.05 মিমি বেধের শক্ত ক্রোম দিয়ে প্ল্যাট করা হয়। যাতে রোলারগুলির দীর্ঘ জীবন নিশ্চিত হয়।
4. হাইড্রোলিক পোস্ট কাটিং
ফাংশনঃ কাটিয়া কর্ম পিএলসি দ্বারা নিয়ন্ত্রিত হয়। প্রধান মেশিন স্বয়ংক্রিয়ভাবে বন্ধ এবং কাটিয়া হবে। কাটিয়া পরে, প্রধান মেশিন স্বয়ংক্রিয়ভাবে শুরু হবে।
পাওয়ার সাপ্লাইঃ হাইড্রোলিক স্টেশন;
ফ্রেমঃ ওয়েল্ডিং ইস্পাত ফ্রেম;
স্ট্রোক সুইচঃ যোগাযোগহীন ফটো ইলেকট্রিক সুইচ;
মডেলিংয়ের পরে কাটাঃ রোল মডেলিংয়ের পরে প্রয়োজনীয় দৈর্ঘ্যে শীট কাটা;
দৈর্ঘ্য পরিমাপঃ স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ
5হাইড্রোলিক স্টেশন:
এটি গিয়ার হুইল তেল পাম্প দ্বারা নিয়ন্ত্রিত হয়। হাইড্রোলিক তেল ট্যাঙ্কে হাইড্রোলিক তেল ভরাট করার পরে, পাম্পটি কাটার মেশিনকে কাটার কাজ শুরু করতে চালিত করে।
ম্যাচ সরঞ্জামঃ এই সিস্টেমে একটি হাইড্রোলিক ট্যাঙ্ক, একটি হাইড্রোলিক তেল পাম্প, দুটি হাইড্রোলিক পাইপ এবং দুটি ইলেক্ট্রোম্যাগনেটিক ভালভ রয়েছে।
স্থিতিশীলতা এবং জীবনকাল নিশ্চিত করতে, ফুটো এড়াতে শীর্ষ ব্র্যান্ডের জলবাহী সিস্টেমের উপাদান গ্রহণ করা হয়েছে।
এটি একটি বন্ধ তেল ট্যাঙ্কের মাধ্যমে কাটারকে প্রাথমিক শক্তি সরবরাহ করে। এটি কাটা ছাড়াই বন্ধ হয়, যা শক্তি সঞ্চয় করতে পারে।
