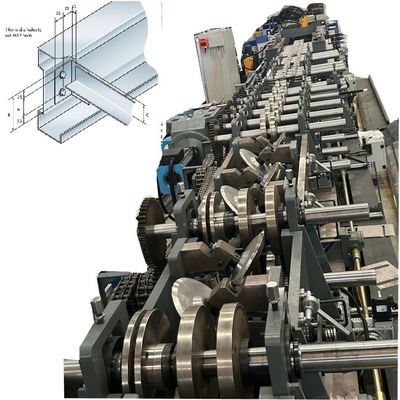

সিগমা পুরলিনস মেশিন

সিগমা Purlins মেশিন সম্পূর্ণরূপে স্বয়ংক্রিয়ভাবে ব্যাচে সিগমা purline করতে ডিজাইন করা হয়। এদিকে এটি সি purline, ইউ purline এছাড়াও করতে ব্যবহার করা যেতে পারে।সিগমা পুলিন সিস্টেমটি বহু বছর ধরেএই সিস্টেমটি প্রাথমিকভাবে ছাদে ব্যবহারের জন্য ডিজাইন করা হয়েছে।

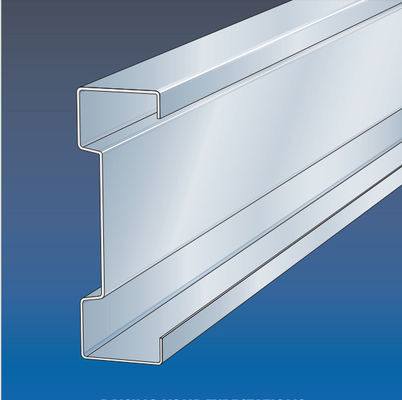

Sigma sections are manufactured by cold roll forming pre-hot dipped galvanised steel, grade S450, having a minimum yield stress of 450N/mm2. সিগমা সেকশনগুলি কোল্ড রোল ফর্মিং প্রাক-হট ডাইপ গ্যালভানাইজড স্টিল দ্বারা তৈরি করা হয়, গ্রেড S450, having a minimum yield stress of 450N/mm2.Here we developed one rolling forming machine for making such profile with multiple punching. এখানে আমরা একাধিক punching সঙ্গে এই ধরনের প্রোফাইল তৈরীর জন্য এক রোলিং গঠন মেশিন উন্নত.

The above range can't be made by one range, as thickness range too big, Normally thickness 1.5 to 4.0mm, or 3.5mm that will be better. Here are some usage for your reference:

সিগমা পুরলিনস মেশিন

মৌলিক তথ্য: এনএলটি-৪০০ সিগমা পুরলিনস মেশিন

সরঞ্জামের নাম: এনএলটি-৪০০ কম্পিউটার ইনপুট ডিজিটাল ট্রান্সফরমেশন+ইলেকট্রিক বোতাম ট্রান্সফরমেশন রোল ফর্মিং যন্ত্রপাতি

সরঞ্জাম মডেলNLT-400

স্মার্ট সার্ভো মোটর সংস্করণ: totally power68KW ড্রাইভ

এসপিশা:৩০ মিটার প্রতি মিনিটে, 12 মিটার প্রতি মিনিটে থেকে 15 মিটার প্রতি মিনিটে ব্যাপক গতিতে (depending on the number of holes drilled);

1. C width (80~350) mm, Z width (120~350mm) can be freely transformed;

2ছোট প্রান্ত (8-20mm) এবং ছোট প্রান্ত ≤ 0.8 * (waist height -20);

3. কোমর উচ্চতা (30-100) মিমি এবং কোমর উচ্চতা ≤ 0.95 * (নীচের প্রস্থ - ছোট প্রান্ত -30);

4. অ্যাডজাস্টেবল প্লেট thickness t (1.0 ~ 3.5) মিমি;

দৈর্ঘ্য এবং গর্ত অবস্থান সঠিকতা ± 1mm

Uncoiling → Feeding material into machine → মেশিনের মধ্যে উপাদান খাওয়ানোসমতলকরণ→punching এবং প্রি-শিয়ারিং→রোল ফর্মিং→প্রোডাক্টস receiving table

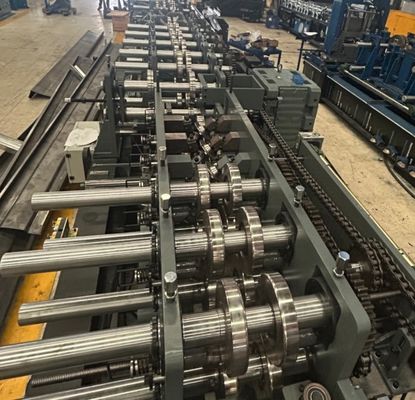

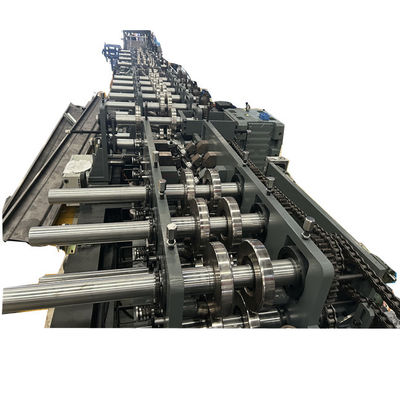

The first 8 roller station are for Sigma ribs width adjustable according to the bottom width change. পিএলসি নিয়ন্ত্রণ width adjustable. প্রথম 8 রোলার স্টেশন সিগমা পাঁজরের জন্য রয়েছে যা নীচের প্রস্থের পরিবর্তনের সাথে সামঞ্জস্যপূর্ণ।

শ্যাফ্টের ব্যাসার্ধঃΦ90 মিমি সলিড

ট্রান্সমিশনের জন্য ডাবল রোল চেইন+শ্যাফট এন্ড সাপোর্ট

শ্যাফ্টের উপাদান:

40 Cr CNC processing HRC28-32,ফিনিশ টার্নিং এবং ইলেক্ট্রোপ্লেট

গঠনের গতিঃসর্বাধিক15m/min

ভোল্টেজঃ 380V/60HZ/3P (অনুরোধিত)

ট্রান্সমিশন ওয়েঃ

ডাবল চেইন + শ্যাফট শেষ সমর্থন

মাপ পরিবর্তনঃস্বয়ংক্রিয়ভাবেপিএলসি দ্বারা

C এবং Z purling পরিবর্তনঃ ম্যানুয়াল

রোল উপাদান: Cr12, নির্ভুলতা machined inner hole after vacuum heat treatment

প্রক্রিয়াকরণ প্রযুক্তি: CNC machining followed by heat treatment to HRC58-60, সুনির্দিষ্ট যন্ত্রপাতি

শ্যাফ্ট উপাদান: 40Cr (90/75 ব্যাসার্ধ)

Processing technology: quenching and tempering treatment HRC28-32 after CNC processing, and then fine turning and electroplating.

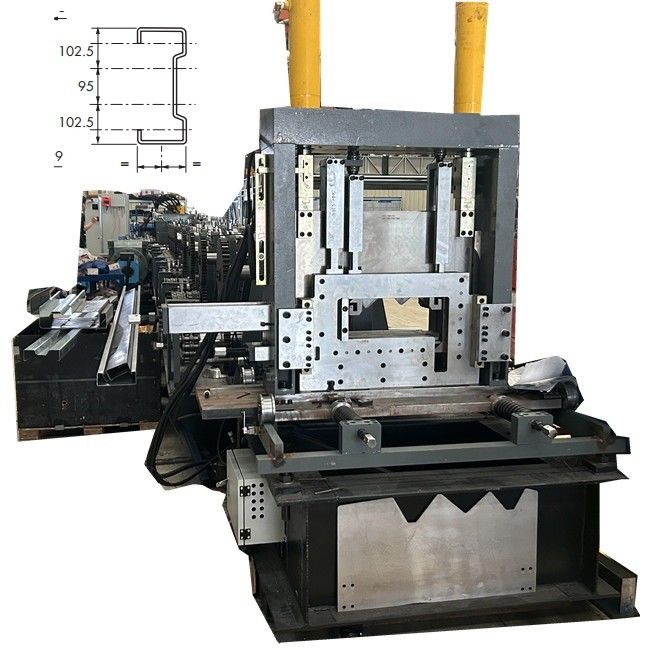

As to the shearing part of সিগমা Purline মেশিন:

We have made the clear size width measurements marking for easy to adjustments. আমরা সহজেই সামঞ্জস্য করার জন্য পরিষ্কার আকারের ওয়াইড মেজারেন্স তৈরি করেছি।

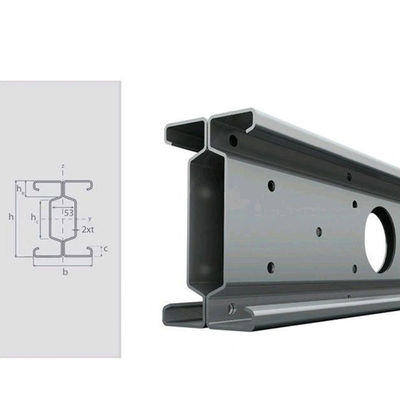

Sigma Purline এর প্রয়োগ:

আপনি যদি এই মেশিন সম্পর্কে আরো জানতে চান, দয়া করে আমাদের সাথে যোগাযোগ করুন যে কোন সময়.
