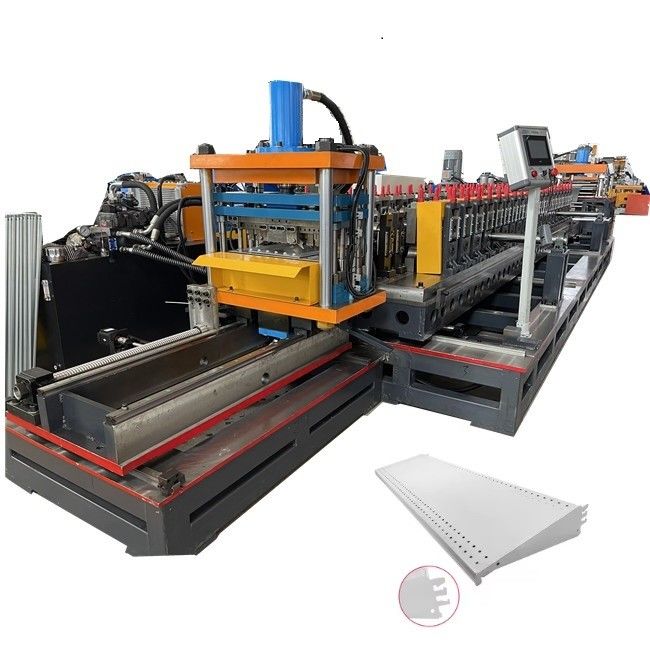

মেটাল সুপারমার্কেট শেল্ফ ব্যাক প্যানেল প্রোফাইল তৈরি মেশিন

মেটাল সুপারমার্কেট তাক ব্যাক প্যানেল প্রোফাইল তৈরীর মেশিন

মেটাল সুপারমার্কেট শেল্ফ ব্যাক প্যানেল প্রোফাইল তৈরির মেশিনটি ধাতব শেল্ফ প্যানেলটি punching, embossing টাইপ বা সমতল টাইপ দিয়ে তৈরি করার জন্য ডিজাইন করা হয়েছে।স্ট্যান্ডার্ড সুপারমার্কেটের তাকগুলি স্ট্যান্ডার্ড সুপারমার্কেটের জন্য বিশেষভাবে বিকাশিত এবং ডিজাইন করা হয়েছে, হালকা ও সুন্দর হওয়ার প্রধান বৈশিষ্ট্যগুলির সাথে। বড় সুপারমার্কেটের মতো জটিল ধরণের আনুষাঙ্গিক নেই এবং প্রদর্শন পদ্ধতিতেও সামঞ্জস্য করা হয়েছে,পণ্য প্রদর্শন প্রভাব এবং মানবিক প্রদর্শন আরো মনোযোগ প্রদানএর প্রধান গ্রাহকরা স্থানীয় চেইন মাঝারি আকারের সুপারমার্কেট। উদাহরণস্বরূপ নিম্নলিখিত অঙ্কন প্রোফাইলটি আপনাকে দেখানোর জন্য কিভাবে মেশিনটি ডিজাইন করা হয়েছেঃ

মেটাল সুপারমার্কেট তাক ব্যাক প্যানেল প্রোফাইল তৈরীর মেশিন:

মেটাল সুপারমার্কেট তাক ব্যাক প্যানেল প্রোফাইল তৈরীর মেশিন কাজ প্রবাহ:

উত্পাদন লাইনের প্রক্রিয়া প্রবাহঃ 5T হাইড্রোলিক টেনশন বেল্ট ট্রলি উপাদান র্যাক → 700 লেভেলিং মেশিন → মোট 3 স্টেশন,যার মধ্যে বাম ও ডানদিকে ছোট ছোট গর্ত ছিদ্র করার জন্য ১ টি স্টেশন রয়েছে, গর্ত ছিদ্র এবং সাজানোর জন্য আরেকটি স্টেশন,এবং খাঁজ এবং ঝুলন্ত কান জন্য 1 স্টেশন (বিভিন্ন গঠনের প্রস্থের মোল্ডগুলির 5 টি সেট সংশ্লিষ্ট মোল্ডগুলির সাথে প্রতিস্থাপন করা দরকার) → CNC 1.3kw সার্ভো খাওয়ানো → 20 সেট (রোলিং ফর্মিং প্রস্থ সামঞ্জস্যযোগ্য) → সার্ভো ট্র্যাকিং হাইড্রোলিক কাটিয়া এবং ফ্ল্যাঞ্জিং (1 সেট মিলিত ছাঁচ) → নিষ্কাশন কনভেয়র।

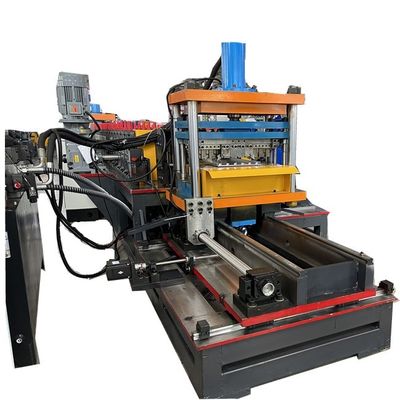

দ্যধাতু সুপারমার্কেট তাক ব্যাক প্যানেল প্রোফাইল তৈরীর মেশিন নিম্নলিখিত উপাদান দ্বারা গঠিত হয়:

ডেকোয়িলারের ক্ষেত্রে, আপনি ম্যানুয়াল এক বা হাইড্রোলিক এক 5 টন বা 10 টন চয়ন করতে পারেন।

এবং যদি আপনি ছিদ্র করতে পছন্দ করেন, এখানে আমরা আরও একটি ছিদ্র যোগ করতে পারি।

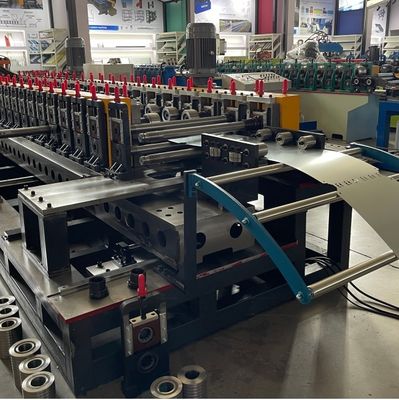

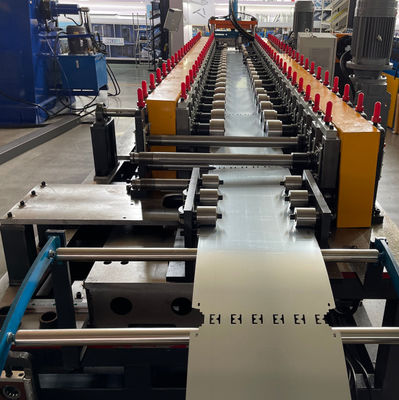

প্রধান রোলিং মেশিনের জন্য, আমরা ডাবল আর্ক ফ্রেম এবং গিয়ারবক্সের সাথে ডিজাইন করেছি, যাতে ট্রান্সমিশন সুচারু হয়। এবং পিএলসি নিয়ন্ত্রণের জন্য আকার পরিবর্তন।এবং এছাড়াও সমন্বয় চিহ্ন দিয়ে ডিজাইন করাসার্ভো মোটর ট্রান্সমিশন, এই ডিজাইনের সাহায্যে আমরা নিশ্চিত করতে পারি যে মেশিনটি স্থিতিশীল এবং সঠিকভাবে কাজ করছে।

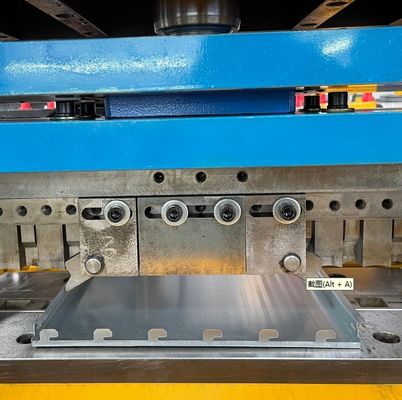

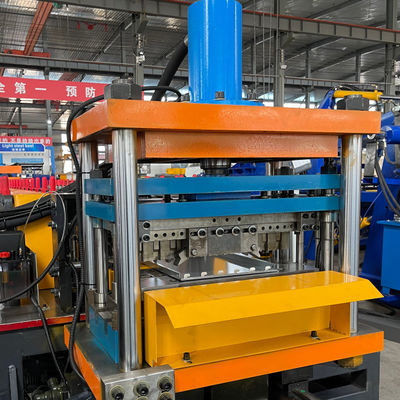

আর শেয়ারিং আর বন্ডিং এর ক্ষেত্রে, নিয়মিত বন্ডিং মোল্ড দিয়ে, আরো সঠিক লাইট সুইচ সেন্সর দিয়ে।

পিএলসি কন্ট্রোল সিস্টেম সম্পর্কেঃ

1. প্রোগ্রামযোগ্য Mitsubishi পিএলসি গ্রহণ; Huichuan সার্ভো নিয়ন্ত্রণ গ্রহণ, সাইন ফ্রিকোয়েন্সি রূপান্তরকারী গতি নিয়ন্ত্রণ কেন্দ্রীয় স্বয়ংক্রিয় নিয়ন্ত্রণ গ্রহণ, এবং জাপানি Izumi রিলে ব্যবহার করে।

2. পুরো উৎপাদন লাইন কেন্দ্রীয় স্বয়ংক্রিয় নিয়ন্ত্রণ গ্রহণ করে, মোল্ডিং মেশিন এবং হাইড্রোলিক প্রেসের মধ্যে সংযোগের সাথে।

3. অ্যালার্ম ফাংশনঃ এটিতে অ্যালার্ম ফাংশন রয়েছে যেমন উপাদান ঘাটতি বন্ধ, গণনা, উত্পাদন বন্ধ, জরুরী স্টপ, ছাঁচ জ্যামিং, সীমা ইত্যাদি।

মেটাল সুপারমার্কেট তাক ব্যাক প্যানেল প্রোফাইল তৈরীর মেশিন আপনার রেফারেন্স জন্য কাজ ভিডিও:
