সুপার মার্কেট শেল্ফিং রোল ফর্মিং মেশিন

সুপারমার্কেটের রোল গঠন মেশিন।

সুপারমার্কেট শেল্ফিং রোল ফর্মিং লাইনটি স্বয়ংক্রিয়ভাবে ব্যাচে শেল্ফ প্যানেল প্রোফাইল তৈরি করতে ডিজাইন করা হয়েছে।এটা তোলে পরিবর্তনশীল প্রস্থ রোল গঠন লাইন নমনীয় দৈর্ঘ্য এবং সার্ভো নিয়ন্ত্রিত নমনীয় জলবাহী punching সিস্টেম সঙ্গে 300-600 মিমি থেকে তাক উত্পাদন করতে সক্ষম, অনেক নতুন বৈশিষ্ট্য দিয়ে সজ্জিত করা হয় যা সহজেই এই মিল চালানোর অনুমতি দেয়।প্রধান রোলিং মেশিন, উপরে এবং নীচে প্রান্তের জন্য বাঁক এবং তারপর গ্রহণ টেবিল।

উদাহরণস্বরূপ নিম্নলিখিত অঙ্কন প্রোফাইল নিন:

সুপারমার্কেটের শেল্ফ প্যানেল নমুনাঃ

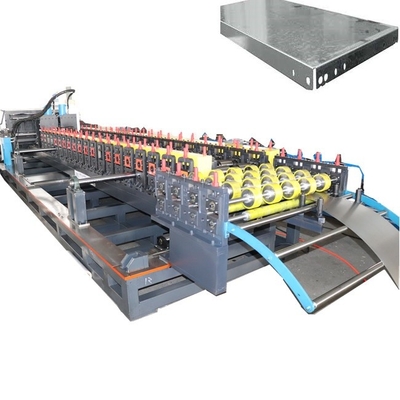

সুপারমার্কেট স্কেলিং রোলিং মেশিন:

1প্রধান প্রযুক্তিগত পরামিতিএরসুপারমার্কেটের রোল গঠন মেশিন

1রোলিং পণ্যের স্পেসিফিকেশনঃ প্রস্থ 285mm ~ 685mm, বেধ 0.8mm

2উৎপাদন গতিঃ ৬-৮ মিটার/মিনিট

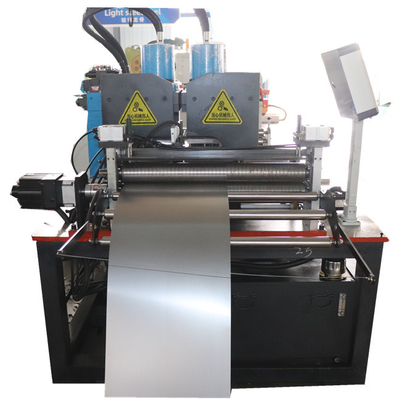

3. ছিদ্র পদ্ধতিঃ সারভো খাওয়ানো সমতলীকরণের পরে, জলবাহী স্বয়ংক্রিয় ছিদ্র এবং ফাঁক উভয় পক্ষের ছিদ্র।

4. হাইড্রোলিক ড্রাইভ, সমতল punching ফাঁক

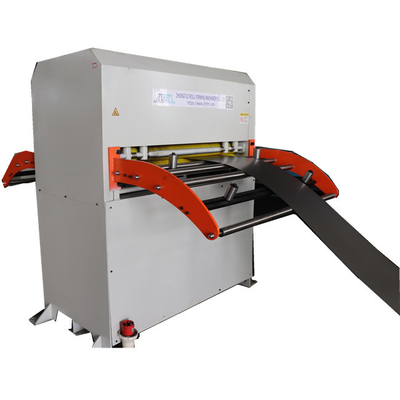

5. লেভেলিং মোটর: 4KW

6. সার্ভো ফিডিং মোটর 5.5KW

7হাইড্রোলিক স্টেশন শক্তিঃ 15KW অ্যাকুমুলেটর সঙ্গে (বড় প্রবাহ পাম্প)

8- গঠনের গ্রুপের সংখ্যাঃ 30 গঠনের প্রধান রোলার

9. ইনস্টলেশন ফর্মঃ ইন্টিগ্রেটেড তারের কাটা প্রাচীর প্যানেল চেইন ড্রাইভ গ্রহণ

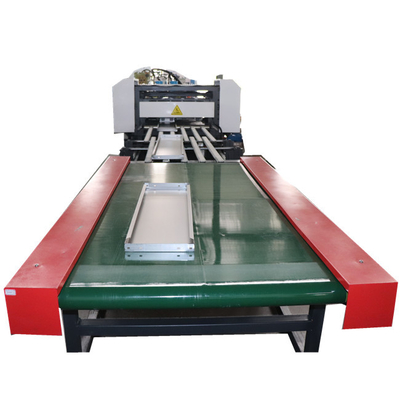

10. রোলার কনভেয়র ফর্মঃ উভয় পক্ষের একটি বিভক্ত টাইপ রোলার কনভেয়র গ্রহণ, একপাশে স্বয়ংক্রিয়ভাবে নিয়মিত এবং 1.5KW একটি নিয়মিত মোটর

11. রোলার উপাদানঃ 45 # স্টিল, পৃষ্ঠ কঠিন ক্রোম লেপ সঙ্গে চিকিত্সা

12. স্পিন্ডল উপাদানঃ 45 # উচ্চ মানের ইস্পাত quenched এবং tempered

সুপারমার্কেটের রোল গঠন মেশিনবৈশিষ্ট্য এবং সুবিধাঃ

14কাটিয়া এবং ফ্লিপিং পদ্ধতিঃ হাইড্রোলিক ড্রাইভ, কাটিয়া এবং একযোগে ফ্লিপিং

15. কাটিয়া ব্লেড, ডাই উপাদানঃ Cr12 quenching চিকিত্সা

16. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ পুরো মেশিনটি শিল্প কম্পিউটার পিএলসি ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ গ্রহণ করে

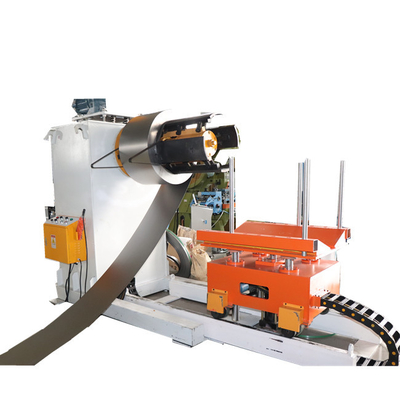

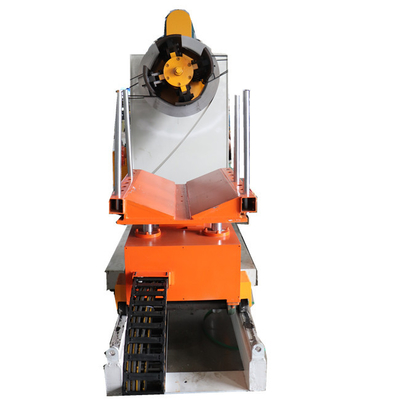

একক রোলিং মেশিনটি একটি একক রোলিং মেশিন যা রোলিং রোলগুলির সাথে বিভিন্ন স্পেসিফিকেশন সমাপ্ত পণ্য উত্পাদন করতে পারে। মেশিনটি মূলত একটি 5T unwinding মেশিন,লেভেলিং মেশিন, সার্ভো ফিডিং মেশিন, প্রথম ওয়ার্কস্টেশনের উভয় পাশে অবিচ্ছিন্ন গর্তের হাইড্রোলিক punching (একটি pitch সঙ্গে 300),দ্বিতীয় ওয়ার্কস্টেশনের লেজের ফাঁকে হাইড্রোলিক পার্সিং এবং মাথার চারটি দীর্ঘ স্লট গর্ত, একক গঠন হোস্ট, কাটিয়া এবং ফ্লিপিং ডিভাইস, জলবাহী স্টেশন, কম্পিউটার কন্ট্রোল ক্যাবিনেট, নিষ্কাশন টেবিল, এবং অন্যান্য অংশ গঠন।

একক মেশিন দুটি রোল ট্র্যাকের একটি বিভক্ত ফর্ম গ্রহণ করে, উভয় পক্ষের একই সাথে চলমান, দ্রুত এবং ধাপে ধাপে প্রস্থ এবং আকার পরিবর্তন করার অনুমতি দেয়।

শেল্ফ প্যানেল মেশিনের কাজের প্রবাহ:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

সুপারমার্কেটের শেল্ফ প্যানেল অ্যাপ্লিকেশনঃ

সুপারমার্কেটের রোল গঠন মেশিনআপনার রেফারেন্সের জন্য কাজের ভিডিওঃ
