ভারী দায়িত্বের শেল্ফ ব্র্যাকেট প্রোফাইল শেল্ফ সিস্টেম ইস্পাত উল্লম্ব র্যাক তৈরি রোল গঠন মেশিন

ভারী দায়িত্বের শেল্ফ ব্র্যাকেট প্রোফাইল শেল্ফ সিস্টেম ইস্পাত উল্লম্ব র্যাক তৈরি রোল গঠন মেশিন

উল্লম্ব র্যাক ((এছাড়াও উল্লম্ব বা উল্লম্ব কলাম বলা হয়) আকার এবং নকশা লোড ক্ষমতা এবং শৈলী উপর নির্ভর করে পরিবর্তিত হয়। যেমন এল আকৃতি (হালকা ক্ষমতা), সি আকৃতি (মাঝারি ক্ষমতা),ভারী ক্ষমতার জন্য বিশেষ সি প্রকার. গর্ত ((Tear Drop Design) এবং স্লটগুলি উত্পাদনের সময় ছিদ্র করা হয় যাতে লোড বিমগুলি উল্লম্ব র্যাকগুলিতে মাউন্ট করা যায়।

প্যালেট র্যাক উল্লম্ব / উল্লম্ব র্যাক রোল ফর্মিং মেশিনটি সম্পূর্ণ স্বয়ংক্রিয়ভাবে ব্যাচে উল্লম্ব করতে ডিজাইন করা হয়েছে। 3 "x 3" স্ট্যান্ডার্ড কলাম ডিজাইন এবং 5 "x 8" বেস প্লেট বৈশিষ্ট্যযুক্ত।16 গজ ইস্পাত দিয়ে 16 গজ ইস্পাত দিয়ে নিয়মিত দায়িত্বের স্ট্রংগুলি তৈরি করা হয়।,100 পাউন্ড ক্ষমতা। ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য ভারী দায়িত্বের জন্য।সহজ উপাদান প্রতিস্থাপন জন্য একসাথে বোল্ট নকশা ব্যবহার করুন. মরীচি প্রতি 2 ′′ এ সামঞ্জস্য করা যেতে পারে। উল্লম্ব র্যাক ((এছাড়াও উল্লম্ব বা উল্লম্ব কলাম বলা হয়) আকার এবং নকশা লোড ক্ষমতা এবং শৈলী উপর নির্ভর করে পরিবর্তিত হয়। যেমন এল আকৃতি (হালকা ক্ষমতা),C আকৃতি (মাঝারি ক্ষমতা), ভারী ক্ষমতা জন্য বিশেষ সি টাইপ. গর্ত ((আশ্রু ড্রপ ডিজাইন) এবং স্লট উত্পাদন সময় punched হয় যাতে লোড মরীচি উল্লম্ব Racks মধ্যে মাউন্ট করা যেতে পারে।ভারী উল্লম্ব Racks বেধ পর্যন্ত 2.৫ মিমি.

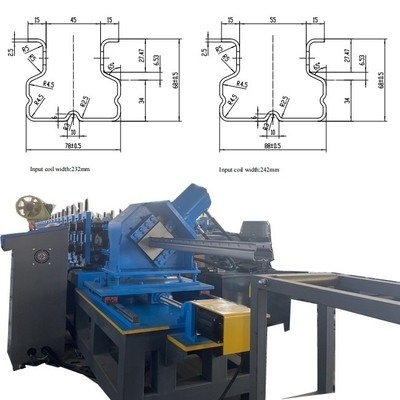

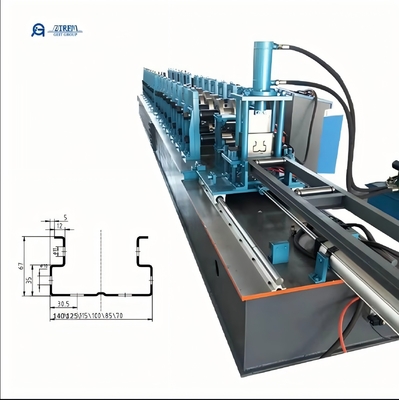

এখানে আপনার রেফারেন্সের জন্য কিছু অঙ্কন প্রোফাইল রয়েছেঃ

ডব্লিউওয়ার্কিং ফ্লো

ভারী দায়িত্বের শেল্ফ ব্র্যাকেট প্রোফাইল শেল্ফ সিস্টেম ইস্পাত উল্লম্ব র্যাক তৈরি রোল গঠন মেশিন

এমআইএন পরামিতি

পণ্যের বর্ণনা

হাইড্রোলিক ডেকোলার

1. পাওয়ার আছে, এটি স্বয়ংক্রিয়ভাবে কাজ করতে পারেন
2. স্বয়ংক্রিয়ভাবে coil ব্যাসার্ধ অনুযায়ী coil মধ্যে মাপসই করার জন্য decoiler সামঞ্জস্য
3. নিউম্যাটিক ব্রেকিং সিস্টেমের সাথে
4. প্রেস আর্ম সঙ্গে কয়েল হারানো থেকে রাখা
5. পুরো লাইন এর গতির সাথে মেলে গতি সেন্সর সঙ্গে
6. লেভেলিং রোলার: উপরে 3 + নিচে 4

পার্সন মেশিন
চাপঃ ৬৩ টন
ব্র্যান্ডঃ ইয়াংলি ব্র্যান্ড, চীন
গতিঃ ৬০ বার/মিনিট
সার্ভো ফিডিং ডিভাইস পংটিং মেশিনে ইনস্টল করা

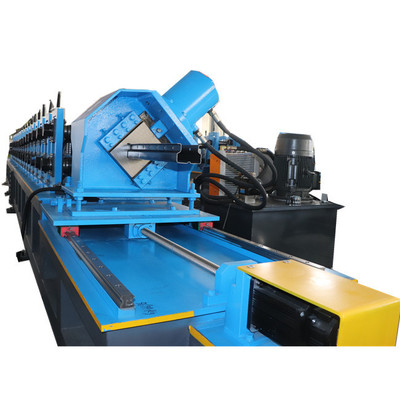

এমমেশিন গঠনের জন্য:
রোলিং স্টেশনঃ ১৯টি সারি
শ্যাফ্টের ব্যাসার্ধঃ ৭০ মিমি
শ্যাফ্ট উপাদানঃ 45#, টেম্পারিং চিকিত্সা
রোলার উপাদানঃ GCr15, Cr12 quenched
মেশিনের কাঠামোঃ আর্ক কাঠামো
বেসিক ফ্রেমঃ ইস্পাত প্লেট welded, বক্স কাঠামো
ট্রান্সমিশনঃ চেইনের মাধ্যমে
প্রধান মোটর শক্তিঃ 11kw+11kw
কাটার ধরনঃ হাইড্রোলিক কাটিং
হাইড্রোলিক স্টেশন শক্তিঃ 5.5kw

পিএলসি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট
পিএলসি, ফ্রিকোয়েন্সিঃ ডেল্টা ব্র্যান্ড/ সিমেন্স ব্র্যান্ড
নিম্ন চাপের বৈদ্যুতিক অংশঃ বিখ্যাত ব্র্যান্ড
এনকোডারঃ ওম্রন ব্র্যান্ড
