ডিস্ট্রিবিউশন সেন্টারের জন্য স্লট শেল্ফ র্যাকিং প্যালেট রোল ফর্মিং মেশিন

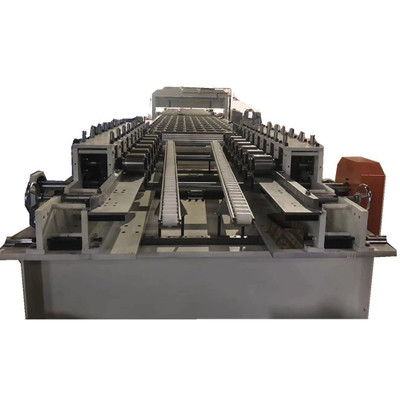

স্লটেড শেল্ফ র্যাকিং প্যালেট রোল ফর্মিং মেশিন
স্লটেড শেল্ফ র্যাকিং প্যালেট উৎপাদন লাইন বিভিন্ন শিল্পের সেবা দেয় যার জন্য উচ্চ-কার্যকারিতা সঞ্চয়স্থান সমাধান প্রয়োজন, যার মধ্যে গুদাম ব্যবস্থাপনা, বিতরণ কেন্দ্র,উত্পাদন সুবিধা, এবং লজিস্টিক অপারেশন।
এটি নির্ভরযোগ্য এবং বহুমুখী প্যালেটগুলির চাহিদা পূরণ করে যা স্টোরেজ স্পেস ব্যবহারকে অনুকূল করে তোলে এবং উপাদান হ্যান্ডলিং প্রক্রিয়াগুলিকে সহজতর করে তোলে।
পণ্যের বিবরণ



উৎপাদন প্রক্রিয়া

5T ম্যানুয়াল decoiler → 1000mm সমতলকরণ মেশিন → 1000mm সার্ভো সিএনসি খাওয়ানোর মেশিন (হুইচুয়ান সার্ভো 1.3kw) + 2 খাঁজ + 2 বাম এবং ডান বৃত্তাকার গর্ত হাইড্রোলিক সামনের punching মেশিন (2 ছাঁচ বেস,4 সেট ছাঁচনির্মাণ) → 36 সেট প্রস্থ নিয়মিত রোলিং গঠনের (প্রধান ড্রাইভ 15KW পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ, সিএনসি প্রস্থ সামঞ্জস্য, Huichuan servo 0.85KW) → হাইড্রোলিক কাটিয়া এবং flanging (1 ছাঁচ সেট, 7.5KW তেল পাম্প মোটর) → নিষ্কাশন কনভেয়র বেল্ট (মোটর 0.2kw) ।

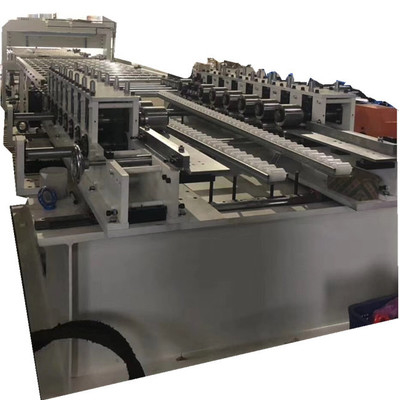

স্লটেড শেল্ফ র্যাকিং প্যালেট রোল ফর্মিং মেশিন

বৈশিষ্ট্য
1. সুবিধাজনক, সহজ এবং দ্রুত অপারেশন.
2. সমাপ্ত পণ্যগুলির উচ্চ অস্থিরতা, কোনও স্ক্র্যাচ বা ফাটল নেই।

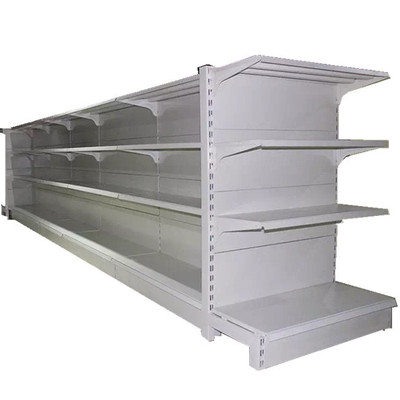

3. শেল্ফিং এবং র্যাকিং শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

DL-M50-20-500প্রস্থ সামঞ্জস্যযোগ্য উত্পাদন লাইন পরামিতি:

আরো বিস্তারিত

1. উপাদান র্যাকঃ৫ টন ধারণক্ষমতা এবং কয়েল অভ্যন্তরীণ ব্যাস φ ৪৫০-৫৫০ মিমি, কয়েল উপাদানটির সর্বাধিক বাইরের ব্যাস φ ১৩০০ মিমি, প্যাসিভ স্রাব।

2.লেভেলিং মেশিনঃখাওয়ানোর প্রস্থ 500-1000mm, 3 উপরের রোলার এবং 4 নীচের রোলার এবং 2 সেট পিনচ রোলার সহ 1000mm স্তরায়ন মেশিন ব্যবহার করে। স্তরায়ন রোলারের ব্যাসার্ধ φ 50, পিনচ রোলারের ব্যাসার্ধ φ 58.

3.সার্ভো ফিডার:খাওয়ানোর প্রস্থ 500mm, সার্ভো মোটর 1.3kw, খাওয়ানোর গতি 15-25mm/min, হার্ড ক্রোমিয়াম প্লাটিংয়ের জন্য পিনচ রোলারের উচ্চ ফ্রিকোয়েন্সি চিকিত্সা

4.সামনের পার্সিং মোল্ড বেসঃ1 15T হাইড্রোলিক ছাঁচনির্মাণ বেস, উভয় পক্ষের prepunching notches, ছাঁচনির্মাণ 2 সেট (প্রতিটি পাশের 1 সেট) ।
5ফিড গাইড মেশিনঃরোলিংয়ের জন্য রোলের ভিতরে প্রবেশের সময় উপাদানটি বিচ্যুত হয় না তা নিশ্চিত করে।

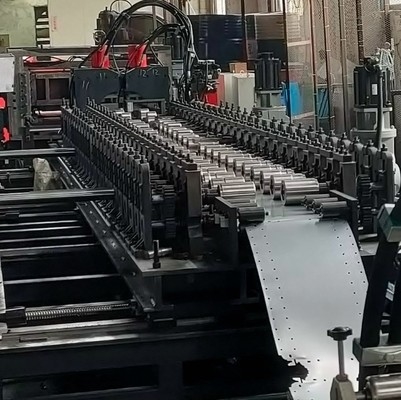

6.রোলিং গঠন অংশ:36 টি রোলার সেট ব্যবহার করে গঠিত, রোলার উপাদানটি Cr12MoV, ভ্যাকুয়াম তাপ চিকিত্সা, এবং কঠোরতা HRC55-58।

প্রধান শ্যাফ্ট ব্যাসার্ধ φ 50। উপাদানটি 45 # ইস্পাত, যা রুক্ষ যন্ত্রপাতি, quenching এবং tempering, সূক্ষ্ম ঘুর এবং সূক্ষ্ম grinding দ্বারা তৈরি করা হয়।
ট্রান্সমিশন সাইডে দুটি সেট কোপযুক্ত রোলার লেয়ার 30209 সজ্জিত এবং অপারেশন সাইডে এক সেট সিলিন্ডারিক রোলার শ্যাফ্ট NJ209 সজ্জিত।

7.ট্রান্সমিশনঃপ্রধান মোটর 15KW (গিয়ার রিডাক্টর) পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ।

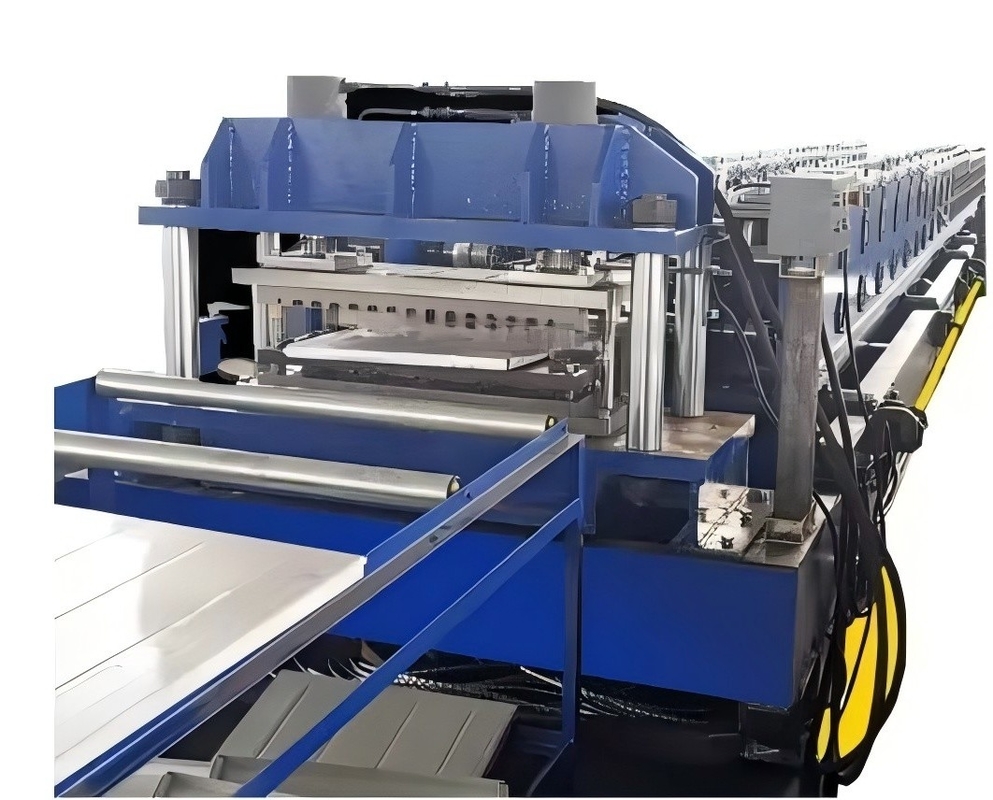

8.হাইড্রোলিক কাটা এবং ফ্ল্যাঞ্জিং সিস্টেমঃএই সিস্টেমের লোডিং সুরক্ষা ফাংশন রয়েছে এবং এটি একটি 25 টন হাইড্রোলিক সিলিন্ডার কাঠামো।

9.টেবিল 2 মিটার বহন
10.পিএলসি নিয়ন্ত্রণ ব্যবস্থা:হুইচুয়ান সার্ভো সিএনসি সিস্টেম এবং জাপান থেকে Mitsubishi প্রোগ্রামযোগ্য পিএলসি গ্রহণ; Shenzhen সাইন ফ্রিকোয়েন্সি রূপান্তরকারী গতি নিয়ন্ত্রণ কেন্দ্রীয় স্বয়ংক্রিয় নিয়ন্ত্রণ;Xinjie টাচ স্ক্রিন ব্যবহার করে পরামিতি সেট করুন.
পুরো উত্পাদন লাইন কেন্দ্রীয় স্বয়ংক্রিয় নিয়ন্ত্রণ গ্রহণ করে, গঠন মেশিন এবং ফ্ল্যাঞ্জিং এবং বাঁক মধ্যে লিঙ্ক সঙ্গে।
অ্যালার্ম ফাংশনঃ যেমন উপাদান ঘাটতি বন্ধ, গণনা, আউটপুট পৌঁছানোর বন্ধ, জরুরী স্টপ, ছাঁচ clamping, সীমা অবস্থান, ইত্যাদি অ্যালার্ম ফাংশন আছে
11.বায়ুসংক্রান্ত উপাদানঃপ্রধান বায়ুসংক্রান্ত উপাদান তাইওয়ান বিখ্যাত ব্র্যান্ড AIRTAC গ্রহণ
