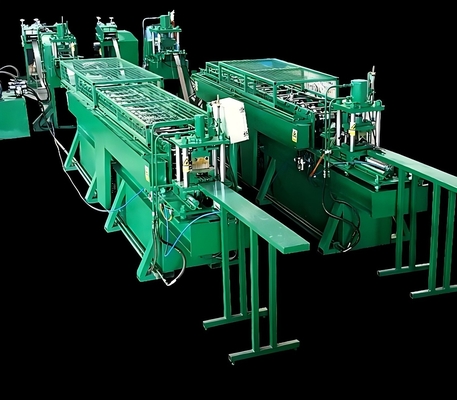

হাই স্পিড র্যাক শেল্ফ রোল ফর্মিং মেশিন সার্ভো ফিডার এবং হাইড্রোলিক পাঞ্চ সহ

রেলফ রোল ফর্মিং মেশিন

স্টোরেজ র্যাক, গুদাম শেল্ফ স্টাড, উল্লম্ব পোস্ট & সুপারমার্কেট স্টোরেজ র্যাক উল্লম্ব শেল্ফ ফ্রেম প্রোফাইল মেশিন উত্পাদন জন্য গ্যালভানাইজড ইস্পাত রেলফ রোল গঠন মেশিন নকশা

কাস্টমাইজড র্যাক ফ্রেম

কাস্টমাইজড র্যাক ফ্রেম অঙ্কন

সেকশন র্যাক স্টাড অঙ্কন

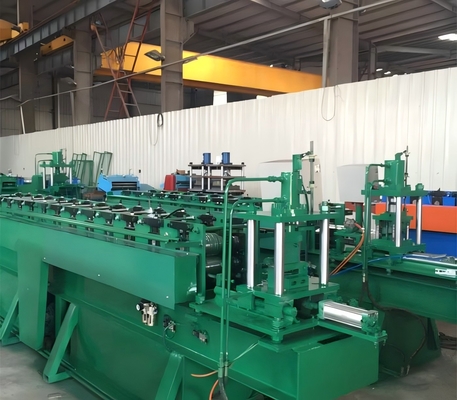

র্যাক শেল্ফ উত্পাদন লাইন প্রক্রিয়া

Uncoiler straightener 2 in 1 →Servo feeder→ গাইড ডিভাইস → হাইড্রোলিক Punch → রোল ফর্মিং মেশিন → shear device (knife included)→ সমাপ্ত পণ্য র্যাক

রেলফ রোল ফর্মিং মেশিন

মেশিনের তালিকা

২ ইন ১ আনরোলার সোজা করা

1, টাইপ ম্যানুয়াল এক্সপেনশন

2প্যারামিটার

১) প্যাসিভ স্রাব

2) কয়েল ওজনঃ<2T

3) কয়েল অভ্যন্তরীণ D.:φ450mm-φ530mm

৪) সর্বোচ্চ. প্রস্থ. ২০০ মিমি

৫) বেধ ।0.৪-১.৬ মিমি

৬) সোজা রোলার: ৭ পিসি

৭) ক্ষমতা।1.৫ কিলোওয়াট

সার্ভো ফিডার
3.1 সর্বাধিক খাওয়ানোর প্রস্থঃ ২০০ মিমি
3.২ ফিডিং বেধঃ ০.৪-১.৬ মিমি

3. 3 মোটর, 0.85KW ((Yaskawa)

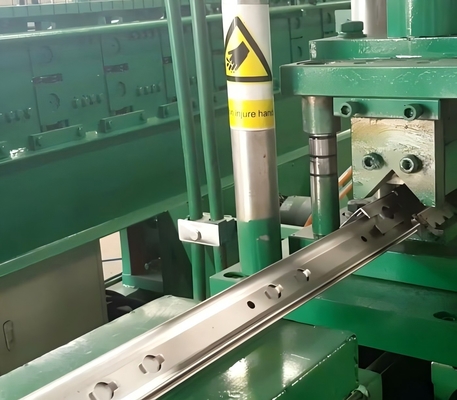

হাইড্রোলিক গর্ত ছিদ্র সিস্টেম

3.১ ফাংশনঃহাইড্রোলিক পার্স লঙ্ঘন
3.২ কাঠামোঃ দৈর্ঘ্য সেট করুন, স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ, স্বয়ংক্রিয় অবস্থান নির্ধারিত দূরত্বের কাছে পৌঁছেছে স্টপ অ্যাকশন, হাইড্রোলিক সিলিন্ডার চালিত পাঞ্চিং ডাই, স্ট্যাম্পিং স্বয়ংক্রিয় বন্ধ।
3.3 হাইড্রোলিক সিস্টেমের কাজের চাপঃ ১৬ এমপিএ
3.4 হাইড্রোলিক স্টেশন:15KW ((হাইড্রোলিক পঞ্চ হোল/সিয়ার একই স্টেশন ব্যবহার করে)

গাইড ডিভাইস

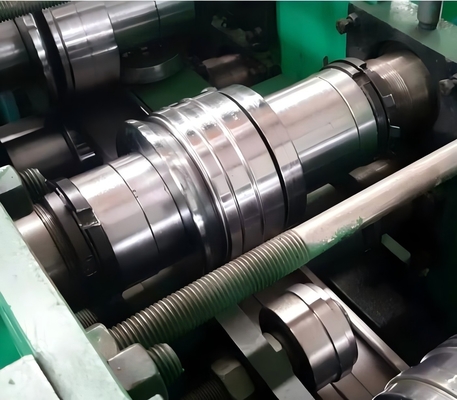

প্রধান গঠনের যন্ত্রপাতি (প্যানেলের প্রস্থ ৩৬ মিমি)

5.1 রোলার গঠনঃ 14 স্টেশন, এবং Rub-রোল যোগ করুন, পৃষ্ঠ প্রোফাইল কোন স্ক্র্যাচ নিশ্চিত করতে.

5.২ সাইড প্যানেল: টি.১৮ মিমি, এ৩ স্টিল ভারী দায়িত্ব.

5.৩ ঘূর্ণন গতিঃ ২-৮ মিটার/মিনিট।

5.4 রোলার উপাদানঃ#৪৫, সামগ্রিক নিষ্কাশন, কঠোরতা HRC৫৬-৬২ °C।
5.5 মোটর পাওয়ারঃ 4KW
5.6 মেইন রোলার: ¢ 65mm,45 #.
5.৭ সরঞ্জাম বেসঃ 45 # এইচ টাইপ যা ওয়েলডেড স্টিল প্লেট ব্যবহার করে।
5.8 ট্রান্সমিশনঃ চেইন ড্রাইভ।
5.9 নিরাপত্তাঃ সরঞ্জাম এবং অপারেটরদের নিরাপত্তা নিশ্চিত করার জন্য জরুরী স্টপ বোতাম সহ সর্বত্র, জরুরী পরিস্থিতিতে পরিচালনা করা সহজ।এবং চেইন এবং কর্মীদের অন্যান্য গিয়ার সহজে আঘাত সংক্রমণ বিভাগে প্রতিরক্ষামূলক কভার সঙ্গে আচ্ছাদিত হতে পারেশ্রমিকদের নিরাপত্তা নিশ্চিত করার জন্য।

সমতল সংগ্রহের র্যাক
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
পুরো লাইনটি আমদানি করা পিএলসি কন্ট্রোল, এলসিডি টাচ স্ক্রিন, ম্যান-মেশিন ইন্টারফেস।অপারেটর স্বয়ংক্রিয়ভাবে প্রোগ্রাম চালানোর জন্য সেটিং (প্রোগ্রামযোগ্য নিয়ন্ত্রণ) এবং নিয়ন্ত্রণ প্রক্রিয়া পর্যবেক্ষণ, উত্পাদন লাইন অপারেটর নিয়ন্ত্রণ এবং নিয়ন্ত্রণ পরামিতি পরিবর্তন, এবং রিয়েল-টাইম পর্যবেক্ষণ সরঞ্জাম অবস্থা & পরামিতি এবং ত্রুটি ইঙ্গিত. workpiece দৈর্ঘ্য ডিজিটাল সেটিং,নিয়মিত দৈর্ঘ্য এছাড়াও নিয়মিত হতে পারে. সরঞ্জাম অপারেটিং অবস্থা এবং ত্রুটি নির্দেশ রিয়েল টাইম পর্যবেক্ষণ।
অপারেশন ম্যানুয়াল / স্বয়ংক্রিয় দুই শৈলী. ম্যানুয়াল এবং স্বয়ংক্রিয় সুইচিং ফাংশন সঙ্গেঃ ম্যানুয়াল মোডে, স্বতন্ত্র অপারেশন, সহজ রক্ষণাবেক্ষণ হতে পারে; স্বয়ংক্রিয় মোডে,সম্পূর্ণ উৎপাদন চালানো, শুরু করার জন্য; জুড়ে বোর্ড সঙ্গে জরুরী স্টপ বোতাম, সহজ জরুরী পরিস্থিতিতে পরিচালনা, যাতে সরঞ্জাম এবং অপারেটিং কর্মীদের নিরাপত্তা নিশ্চিত করতে।

ব্র্যান্ডের মেশিনের প্রধান উপাদানঃ
পিএলসি কন্ট্রোল সিস্টেমঃ সিমেন্স
ইনভার্টারঃ তাইওয়ান শিলিন
এনকোডারঃ ওমরন
টাচ স্ক্রিনঃ সিমেন্স
কিছু উপাদান স্নাইডার ব্র্যান্ডের ডিভাইস।

রেলফ পণ্যiসরঞ্জাম সুবিধা

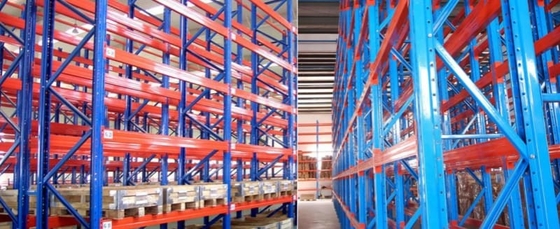

1হালকা স্টোরেজ শেল্ফ, মাঝারি স্টোরেজ শেল্ফ, ভারী স্টোরেজ শেল্ফ তৈরির জন্য র্যাক শেল্ফ উত্পাদন লাইন

2, পিএলসি কন্ট্রোল সিস্টেম, স্বয়ংক্রিয়ভাবে এবং সহজ হ্যান্ডেল।

3, ভাল মানের রোলার quenching প্রক্রিয়া সঙ্গে, কঠোরতা HRC60-65 °C পৌঁছানোর।

4"ক্রা-১২ কাটিয়া ব্লেড সহ ট্র্যাকিং কাটিয়া সিস্টেম।
