সম্পূর্ণ স্বয়ংক্রিয় সি / জেড রেজল্যুটেবল রোলার সহ পুলিন রোল ফর্মার

সম্পূর্ণ স্বয়ংক্রিয় সি/জেড পুলিন রোল সাবেক এনএলটি 350

এনএলটি৩৫০ সিজেড পুলিন মেশিন, সিজেড মেশিনের নতুন প্রজন্মের মডেল যা পুলিন উৎপাদনের সীমানা অতিক্রম করে।এই মেশিনটি 350 মিমি পর্যন্ত প্রস্থের এবং 3 মিমি পর্যন্ত বেধের সিজেড প্রোফাইল তৈরি করতে সক্ষম.5 মিমি, এটি উচ্চ-শেষ গ্রাহকদের জন্য নিখুঁত পছন্দ করে বড় purlin মাপ খুঁজছেন।

এনএলটি 350 সিজেড পুলিন মেশিনে একটি ডাবল রায় চেইন ট্রান্সমিশন সিস্টেম রয়েছে, যা অপারেশন চলাকালীন উচ্চ স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করে।এছাড়াও B এবং D চ্যানেল অতিরিক্ত সমর্থন জন্য শক্তিশালী প্লেট সঙ্গে সংযুক্ত করা হয়, উচ্চতর স্থায়িত্ব এবং স্থায়িত্ব প্রদান করে।

এই মেশিনটি CZ এক্সচেঞ্জ মডিউলগুলির 12 সেট দিয়ে সজ্জিত, যা জটিল সমন্বয়গুলির প্রয়োজন ছাড়াই সহজ এবং দ্রুত আকার পরিবর্তন করতে সক্ষম করে।চ্যানেল বি রোলস-সহায়িত ছাঁচনির্মাণের সাথে গঠিত হয়, একটি মসৃণ এবং দক্ষ উত্পাদন প্রক্রিয়া নিশ্চিত।

উদ্ভাবনের ক্ষেত্রে, এনএলটি 350 সিজেড পুলিন মেশিনটি অন্তহীন রূপান্তর প্রযুক্তি এবং মোটর সংস্করণ, সার্ভো মোটর সংস্করণ এবং আরও অনেক কিছু সহ বিভিন্ন মডেলের সাথে স্ট্যান্ডার্ড আসে।এই মেশিন আপনার প্রত্যাশা অতিক্রম এবং বিভিন্ন অবস্থার অধীনে আপনার সব উৎপাদন প্রয়োজনীয়তা পূরণ নিশ্চিত.

এই নাওএকটিআপনার রেফারেন্সের জন্য প্রোফাইলঃ

লেআউট অঙ্কন

প্রবাহ চার্টঃ ডি-রোলার √ লেভেলিং ডিভাইস √ প্রাক-পঞ্চিং এবং প্রাক-কাটিং √ রোল ফর্মিং পার্টস √ স্ট্যাক

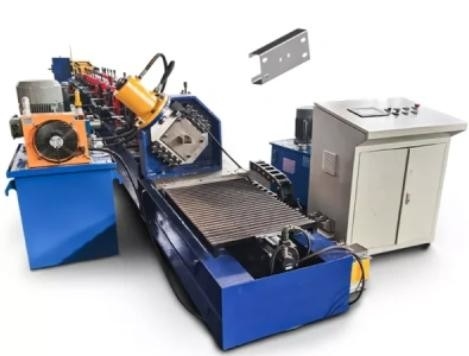

সম্পূর্ণ স্বয়ংক্রিয় সি/জেড পুলিন রোল সাবেক এনএলটি 350

CZ purlin মেশিন স্বয়ংক্রিয় আকার পরিবর্তন টাইপ সুবিধা নিম্নরূপঃ

1রোলার বা স্পেসার পরিবর্তন না করেই বিভিন্ন আকারের পুলিন তৈরি করুন ((C80-350/ Z120-350) ।

2- অন্য আকারের জন্য কাটার পরিবর্তন করার দরকার নেই।

3সহজ অপারেশন, কম রক্ষণাবেক্ষণ খরচ

4.অসীম আকার ((মেশিন পরিসীমা মধ্যে কোন আকার), উপাদান সংরক্ষণ করতে সাহায্য

5.Purlin ওয়েব পাশ এবং flange পাশ যে কোন অবস্থানে ঐচ্ছিক Punch গর্ত

প্রধান উপাদান:

1হাইড্রোলিক ডি-কয়েলার

ডি-কয়েলার প্রকারঃ স্বয়ংক্রিয়ভাবে বন্ধ এবং loosen

ওজন ক্যাপাসিটিঃ 6T

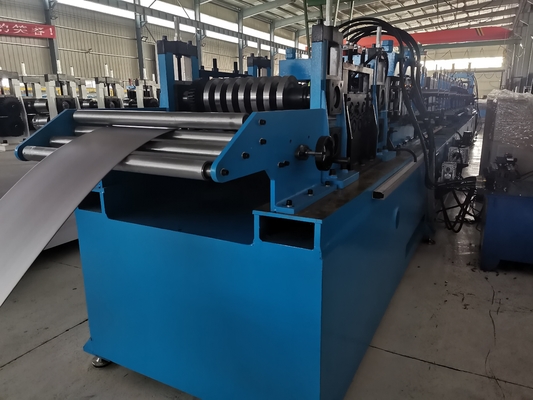

2ফিডিং এবং লেভেলিং ডিভাইসঃ

এটি রোল ফর্মিং মেশিনে ফিড করার আগে উপাদানটি সমতল করার জন্য ব্যবহৃত হয়।

3. প্রাক-পঞ্চিং ডিভাইস

সমতল শীট উপর punch. পিএলসি নিয়ন্ত্রণ punch পরিমাণ এবং অনুভূমিক অবস্থান; উল্লম্ব অবস্থান ম্যানুয়াল দ্বারা সামঞ্জস্য.

ওয়েব পাঞ্চিং পরিমাণ & আকারঃ গ্রাহকের প্রয়োজনীয়তা অনুযায়ী

ফ্ল্যাঞ্জ পঞ্চিং পরিমাণ & আকারঃ গ্রাহকের প্রয়োজনীয়তা অনুযায়ী

পাঞ্চিং বার এবং পাঞ্চিং ডাই সহজেই পরিবর্তন করা যেতে পারে।

4. প্রাক কাটার ডিভাইস

এটা রোল গঠনের আগে কাঁচামাল কেটে দেয়।

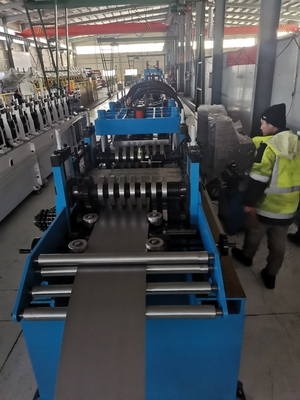

5. প্রধান রোল প্রাক্তন

ড্রাইভিং টাইপঃ গিয়ারবক্স দ্বারা

সর্বাধিক গঠনের গতিঃ ৩০ মি/মিনিট

রোলার: প্রায় ২১ টি গ্রুপ রোলার

রোলার উপাদান হল Cr12 ছাঁচ ইস্পাত;

ডাউন রোলার ব্যাসার্ধ প্রায় 360mm

শ্যাফ্টঃ মূল শ্যাফ্টের ব্যাসার্ধঃ ø95mm (সর্বশেষ নকশা অনুযায়ী)

প্রধান শ্যাফ্টের উপাদানঃ 40Cr

পরিবর্তনশীল আকারঃ সম্পূর্ণ স্বয়ংক্রিয়

দ্রুত সি/জেড ইন্টারচেঞ্জিং সিস্টেম গ্রহণ করুন

দ্রুত সি/জেড ইন্টারচেঞ্জ মাত্র ৩ ধাপে, ৫-১৫ মিনিটের মধ্যে।

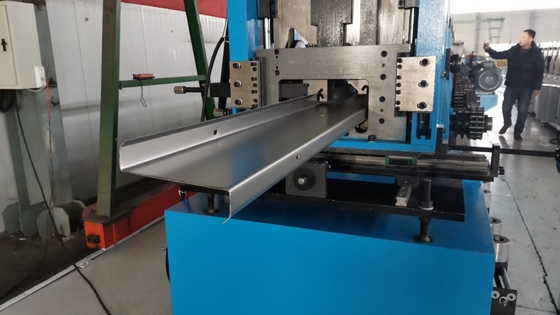

6হাইড্রোলিক কাটিং

আমাদের উদ্ভাবনী কাটিয়া সিস্টেম গ্রহণ করুন, সিজেড ইন্টিগ্রেটেড & নিয়মিত কাটিয়া ছাঁচ যখন purlin মাপ পরিবর্তন কাটিয়া ছাঁচ প্রতিস্থাপন করতে হবে না।

7.পিএলসি নিয়ন্ত্রণ ব্যবস্থা

স্বয়ংক্রিয়ভাবে পরিমাণ & punching দৈর্ঘ্য & কাটা দৈর্ঘ্য নিয়ন্ত্রণ

মেশিন থামানো হবে যখন এটি punching এবং কাটা হয়

স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ এবং পরিমাণ গণনা (নির্ভুলতা +- 3mm)

প্রোফাইল প্রভাবঃ
