স্বয়ংক্রিয় বহুমুখী উত্পাদন Cz Purlin মেশিন উচ্চ দক্ষতা

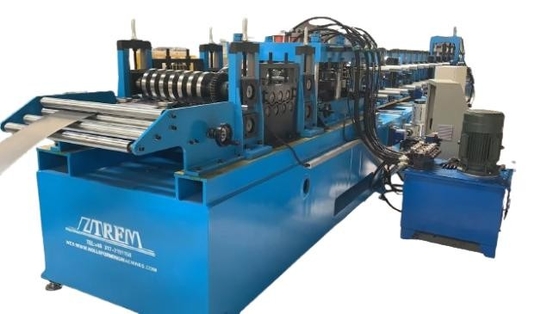

স্বয়ংক্রিয় সি/জেড পুলিন রোল ফর্মিং মেশিন

আমাদের সি / জেড purlin মেশিন গিয়ারবক্স দ্বারা চালিত, decoiler, খাওয়ানো এবং সমতলকরণ ডিভাইস, punching সিস্টেম, প্রাক-শীয়ার, রোল গঠনের সিস্টেম, জলবাহী পোস্ট কাটিং, রান আউট টেবিল,হাইড্রোলিক স্টেশন এবং পিএলসি (নিয়ন্ত্রণ ব্যবস্থা)এর বিশেষত্ব হলঃ লিনার গাইডের সাথে একত্রিত করা সহজ এবং মসৃণভাবে মেশিনের ওয়েবের আকার পরিবর্তন করতে পারে, 550 এমপিএ পর্যন্ত ফলন শক্তি সহ স্ট্যান্ডার্ড পণ্য উত্পাদন করে, দীর্ঘ উত্পাদন লাইন,চূড়ান্ত পণ্যগুলিতে কোনও মুখ খোলা নেই, সি / জেড ইন্টারচেঞ্জ শুধুমাত্র 3 ধাপ এবং 5-15mins মধ্যে;আকার পরিবর্তন সম্পূর্ণ স্বয়ংক্রিয়ভাবে. সময় সাশ্রয় এবং শ্রম সাশ্রয়,যা উৎপাদন দক্ষতা অত্যন্ত উন্নত এবং বর্তমান উৎপাদন জন্য উপযুক্ত. এই মেশিনটি ভাল নির্ভুলতার সাথে পরিচালনা করা সহজ এবং স্থিতিশীল। বড় পরিসরের ওয়েবের আকার 120-450 মিমি এবং বেধ 4.5 মিমি পর্যন্ত,যা ব্যাপকভাবে ব্যবহৃত হয় এবং নিকট ভবিষ্যতে সবচেয়ে জনপ্রিয় মডেল হতে হবে.

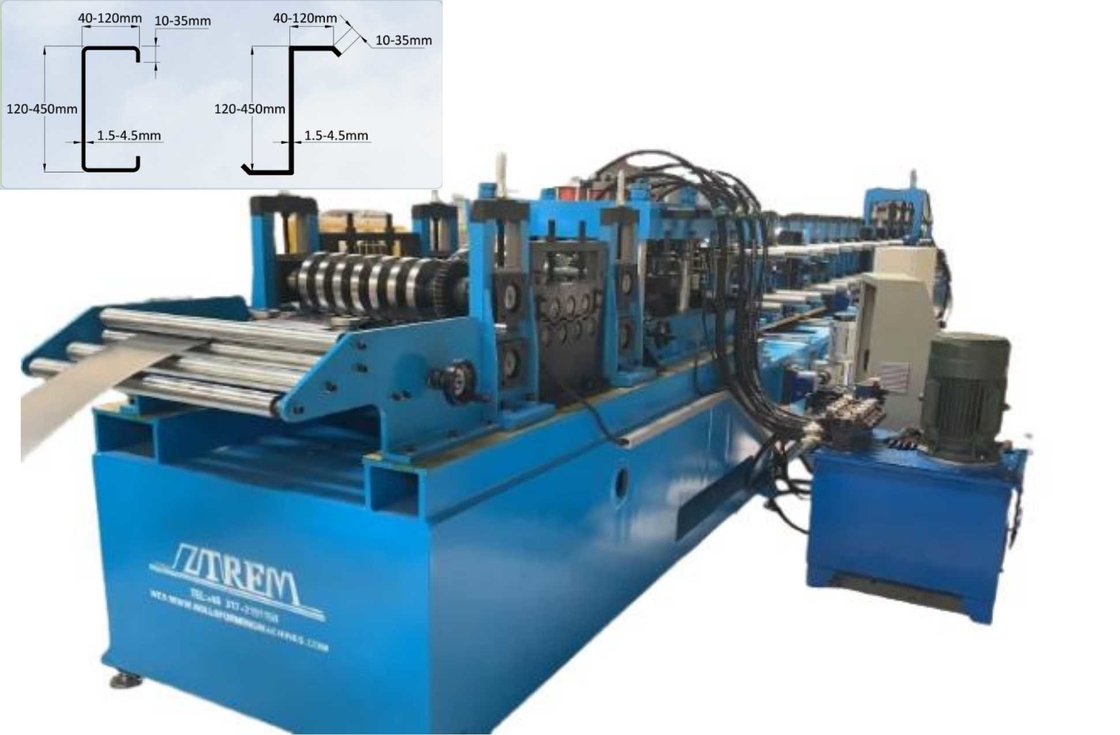

এই নাওএকটিআপনার রেফারেন্সের জন্য প্রোফাইলঃ

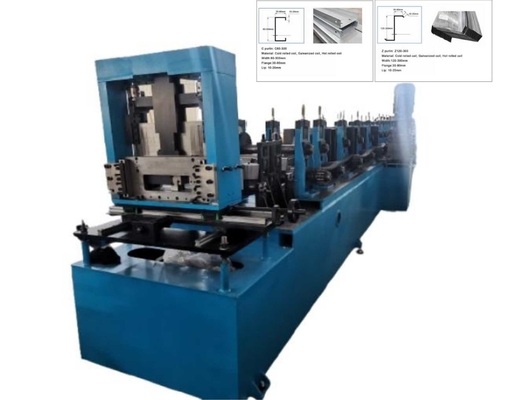

CZ এর বিন্যাস

প্রবাহ চার্টঃ ডি-কয়েলার ️ লেভেলিং ডিভাইস ️ রোল ফর্মিং পার্টস ️ পোস্ট পাঞ্চিং ডিভাইস ️ হাইড্রোলিক কাটিং ️ স্ট্যাক

স্বয়ংক্রিয় সি/জেড পুলিন রোল ফর্মিং মেশিন

প্রধান উপাদান:

1হাইড্রোলিক ডি-কয়েলার

ডি-কয়েলার প্রকারঃ স্বয়ংক্রিয়ভাবে বন্ধ এবং loosen

ওজন ক্যাপাসিটিঃ 10T

2ফিডিং এবং লেভেলিং ডিভাইসঃ এটি রোল ফর্মিং মেশিনে ফিড করার আগে উপাদানটি সমতল করার জন্য ব্যবহৃত হয়।

3. প্রধান রোল প্রাক্তন

ড্রাইভিং টাইপঃ গিয়ারবক্স দ্বারা

গঠনের গতিঃ ০-৩০ মি/মিনিট

কাজের গতিঃ ১২-১৮ মি/মিনিট

রোলার: প্রায় ২৪টি গ্রুপের রোলার

রোলার উপাদান হল Cr12 ছাঁচ ইস্পাত;

শ্যাফ্টঃ চূড়ান্ত পণ্যের নির্ভুলতা নিশ্চিত করার জন্য রোলারগুলির শ্যাফ্টগুলি গ্রিলিং মেশিনের মাধ্যমে দু'বার টুল করা হয়। প্রধান শ্যাফ্টের উপাদানটি 40Cr।

পরিবর্তনশীল আকারঃ সম্পূর্ণ স্বয়ংক্রিয়ভাবে পিএলসি দ্বারা নিয়ন্ত্রিত

দ্রুত সি/জেড ইন্টারচেঞ্জিং সিস্টেম গ্রহণ করুন

দ্রুত সি/জেড ইন্টারচেঞ্জ মাত্র ৩ ধাপে, ৫-১৫ মিনিটের মধ্যে।

4. পোস্ট-পঞ্চিং ডিভাইস

C বা Z purlin উপর punch. পিএলসি নিয়ন্ত্রণ punch পরিমাণ এবং অনুভূমিক অবস্থান; উল্লম্ব অবস্থান ম্যানুয়াল দ্বারা সামঞ্জস্য.

পার্সিং টাইপঃ হাইড্রোলিক পার্সিং

পাঞ্চিং বার এবং পাঞ্চিং ডাই সহজেই পরিবর্তন করা যেতে পারে।

5হাইড্রোলিক কাটিং

আমাদের উদ্ভাবনী কাটিয়া সিস্টেম গ্রহণ করুন, CZ ইন্টিগ্রেটেড & নিয়মিত কাটিয়া ছাঁচ যখন purlin মাপ পরিবর্তন কাটিয়া ছাঁচ প্রতিস্থাপন করতে হবে না

6. প্রোডাক্ট সাপোর্ট ফ্রেম 1 সেট

7.পিএলসি কন্ট্রোল সিস্টেম

স্বয়ংক্রিয়ভাবে পরিমাণ & punching দৈর্ঘ্য & কাটা দৈর্ঘ্য নিয়ন্ত্রণ

মেশিন থামানো হবে যখন এটি punching এবং কাটা হয়

স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ এবং পরিমাণ গণনা (নির্ভুলতা +- 3mm)
