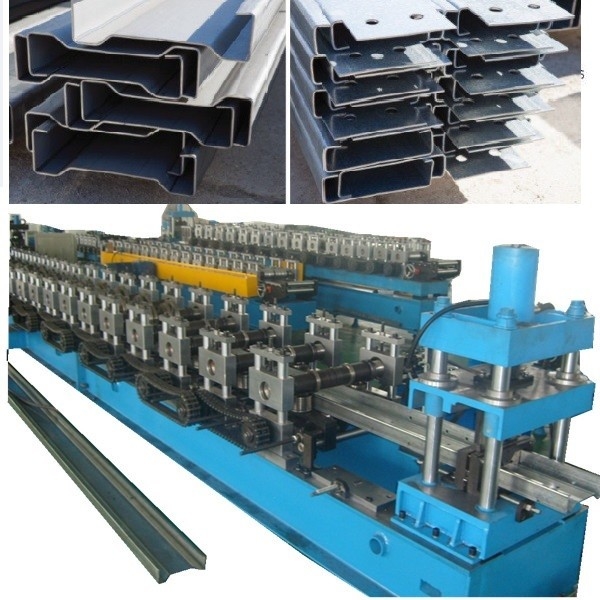

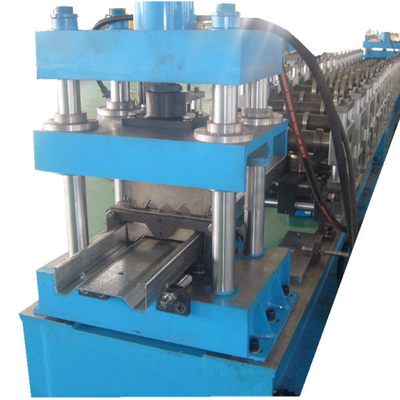

স্ট্রাকড এবং টেকলা কাঠামোর জন্য সিগমা পুর্লিন রোল ফর্মিং মেশিন

এসইগমাপিউর্লিনএসইস্টিমরোল ফর্মিং মেশিন

এটি ১২০ মিমি থেকে ৪০০ মিমি পর্যন্ত সমাধান প্রদান করে ১.২ মিমি থেকে ৩.২ মিমি পর্যন্ত গেজ সহ, সমস্তই স্ট্রুক্যাড এবং টেকলা স্ট্রাকচারস দ্বারা সম্পূর্ণরূপে সমর্থিত।

ক্যাম ডেটা সম্ভাব্য ত্রুটির ঝুঁকি হ্রাস করে এবং সময়সাপেক্ষ অঙ্কন তৈরির প্রয়োজন দূর করে।

আমাদের নতুন সিগমা বিম পুলিন দুর্দান্ত শক্তি এবং ওজন অনুপাতের উন্নতি করে, সাধারণ ডিজাইন মানদণ্ডে আনুষাঙ্গিকের প্রয়োজনীয়তা হ্রাস করার কথা উল্লেখ না করে,উপাদানগুলির অতিরিক্ত ব্যয় এবং সাইটে স্থাপনার সময় সাশ্রয় করাএই পণ্যটি বিদ্যমান শিল্প মান S390 এর পরিবর্তে S450 উপাদান ব্যবহার করে চালু করা হয়েছে,এবং সিগমা মরীচি Purlin আমাদের স্ট্যান্ডার্ড পরিসীমা সঙ্গে ব্যবহার করা হয় C বিভাগের যেমন পার্শ্ব রেল বাস্তব প্রস্তাব, আপনার সমস্ত পুলিন এবং রেল প্রয়োজনের জন্য নমনীয় এবং অর্থনৈতিক সমাধান।

পণ্যের পরিসীমা

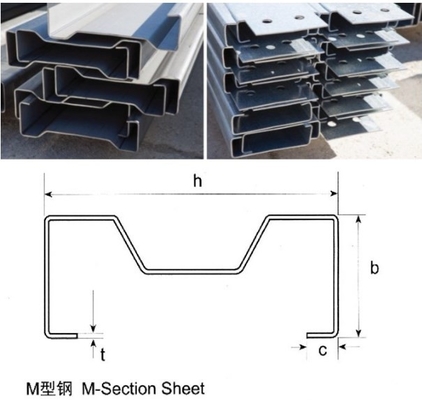

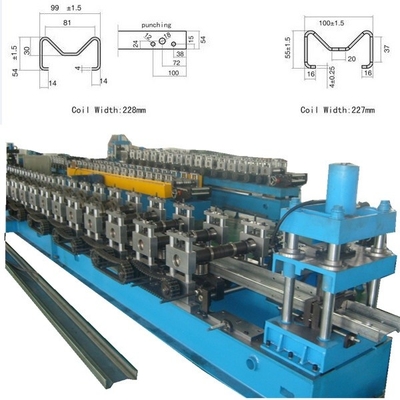

এই নাওএকটিআপনার রেফারেন্সের জন্য প্রোফাইলঃ

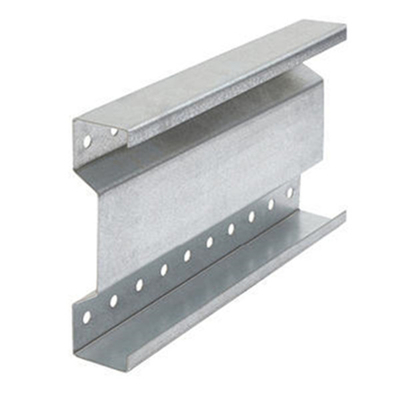

এই সিস্টেমটি প্রাথমিকভাবে ছাদে ব্যবহারের জন্য ডিজাইন করা হয়েছে, দ্বিতীয় শীট সমর্থন হিসাবে।সিগমা প্রোফাইলগুলি প্রাক-গরম ডুব দেওয়া গ্যালভানাইজড ইস্পাত গঠনের জন্য কোল্ড রোল দ্বারা তৈরি করা হয়, গ্রেড এস ৪৫০, যার সর্বনিম্ন আয়তন চাপ ৪৫০N/mm2 বিভাগের বৈশিষ্ট্যগুলি ইউরোকোড ৩, BS EN ১৯৯৩-১-৩ অনুযায়ী গণনা করা হয়েছেঃ2006চূড়ান্ত লোড এবং কাজের deflections গণনা পূর্ণ স্কেল পরীক্ষা এবং সীমিত উপাদান বিশ্লেষণ ফলাফল উপর ভিত্তি করে করা হয়।পুলিনের উপরের ফ্ল্যাঞ্জের উপর সরাসরি শীর্ষ ফ্ল্যাঞ্জের সাথে সংযুক্ত একটি শক্তিশালী ইস্পাত শীট (বা অনুরূপ) দ্বারা সরবরাহ করা পর্যাপ্ত রিট্রেন্স থাকতে হবেস্টিলের একটি বাহ্যিক গ্যালভানাইজড লেপ রয়েছে Z275, যার ফলে প্রতি পাশে প্রায় 20 মাইক্রন লেপের বেধ রয়েছে।

স্লিভ সমাবেশ এবং ক্লিট বিবরণ

সমর্থনকারী র্যাফটার জুড়ে purlin বিভাগের কাঠামোগত ধারাবাহিকতা প্রদানের জন্য আর্মগুলি প্রয়োজন। সমস্ত আর্মগুলি একই দৈর্ঘ্যের এবং লম্বায় ড্রিলগুলি সামঞ্জস্যপূর্ণ।স্লিভ বেধ পুলিন বেধ উপর নির্ভর করে - টেবিল দেখুন.

সর্বাধিক ব্যয়বহুল purlin সিস্টেম, উপাদান বিষয়বস্তু এবং স্থাপন করা উপাদান সংখ্যা পরিপ্রেক্ষিতে, ডাবল স্প্যান butt সিস্টেম।

পার্লিন ক্লিট বিস্তারিত

স্ট্যান্ডার্ড স্লিভের মাত্রা

দ্রষ্টব্যঃ যদি অ্যালবিয়ন স্ট্যান্ডার্ড ক্লিট সরবরাহ করা না হয়,নিশ্চিত করতে যত্নবান হোন যে হাতা ইনস্টলেশনের জন্য পুলিনের নীচে থেকে র্যাফ্টারের শীর্ষে পর্যাপ্ত ফাঁক সরবরাহ করা হয়.

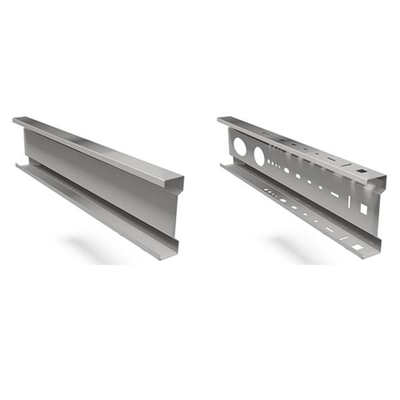

সিগমা স্ট্যান্ডার্ড ড্রিলিং

সিগমা পুলিন রেঞ্জের জন্য স্ট্যান্ডার্ড ড্রিলিংগুলি নীচে দেখানো হয়েছে। এম 12 বল্টসের জন্য 14 মিমি ব্যাসার্ধের হাতা এবং ক্লিট সংযোগ গর্তগুলি 200, 225 এবং 240 সিরিজের সিগমার জন্য ব্যবহৃত হয়, যখন 18 মিমি

M16 bolts জন্য, 265 এবং 300 গভীর sigmas জন্য ব্যবহার করা হয়। সব সংযোগ bolts গ্রেড 8 হতে হবে।8. স্পিড ফিক্স হোলস, যেখানে প্রয়োজন হয়, 14 মিমি প্রশস্ত * 20 মিমি আয়তক্ষেত্রাকার হয়। মধ্যবর্তী স্প্যান কোণ স্ট্রটগুলির জন্য উপযুক্ত হোলগুলি এম 12 গ্রেড 4.6 বল্টসের জন্য 14 মিমি ব্যাসার্ধের হয়।প্রয়োজন হলে 14 মিমি ব্যাসার্ধের ফ্ল্যাঞ্জের গর্ত সরবরাহ করা হয়. সর্বোচ্চ সেকশন দৈর্ঘ্য 16 মিটার.

এসইগমাপিউর্লিনএসইস্টিমরোল ফর্মিং মেশিন

সিগমা পুরলিন সিস্টেম এবং যোগদানের বিন্যাস

সিগমা পুলিনের আকৃতি একটি দক্ষ, শক্ত প্রোফাইল সরবরাহ করে যা স্বল্প এবং দীর্ঘ স্প্যান উভয় অবস্থার জন্য উপযুক্ত।বেশিরভাগ ক্ষেত্রে জনপ্রিয় বিল্ডিং টাইপের স্যাগ রড প্রয়োজন হয় না (বায়ু উত্তোলনের শর্ত সাপেক্ষে)সর্বাধিক জনপ্রিয় সিস্টেম, ডাবল স্প্যানিং, যা একটি স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিং স্ট্রিপিংবিশেষভাবে তৈরি করা হয়েছে যাতে আস্তরণের সংখ্যা কমিয়ে আনা যায়, যার ফলে উপাদানগুলির সংখ্যা হ্রাস পায় এবং ইনস্টলেশনের সময় এবং উপাদানগুলির ব্যয় সাশ্রয় হয়।সমস্ত হাতা একই দৈর্ঘ্য এবং একই লম্বা মাত্রা আছে, অভিন্নতা ত্রুটির সম্ভাবনা হ্রাস করে।

একক স্প্যান বিট সিস্টেম

পুলিন সিস্টেমগুলির মধ্যে সবচেয়ে সহজ। যেখানে ডিজাইনের শর্তগুলি নির্দেশ করে যে কোনও সংযোগকারী স্লিভ ব্যবহার করা যাবে না, অর্থাৎ র্যাফ্টারের গভীরতার মধ্যে পুলিন।

ডাবল স্প্যান বিট সিস্টেম

200, 225, এবং 240 সিরিজের সাথে ব্যবহার করুন

সর্বাধিক জনপ্রিয় পুলিন সিস্টেম যা ন্যূনতম সংমিশ্রণ স্লিভগুলির সাথে ডাবল স্প্যান দৈর্ঘ্যের সংমিশ্রণ করে।স্লিভ সিস্টেম দুটি বা তার বেশি খাঁজ সহ বিল্ডিংগুলির জন্য ব্যবহার করা যেতে পারে এবং এটি একটি সাশ্রয়ী মূল্যের সমাধানকে সহজেই বিশদ বিবরণ দিয়ে একত্রিত করে. বে প্রস্থ 8 মিটারে সীমাবদ্ধ (সর্বোচ্চ পুলিন দৈর্ঘ্য 16 মিটার)

সিগমা পুরলিন সিস্টেম এবং যোগদানের বিন্যাস

একক স্প্যান স্লিভ সিস্টেম

ভারী শেষ বে সিস্টেম ডাবল স্প্যান সিস্টেমের বিকল্প এবং সমস্ত বে আকারের জন্য উপযুক্ত। সমস্ত সিগমা বিভাগের সাথে ব্যবহার করা যেতে পারে। যেখানে purlins একক স্প্যানিং হতে হবে,কিন্তু এখনও rafters উপর ধারাবাহিকতা বজায় রাখা, একক স্প্যান স্লিভ সিস্টেম ব্যবহার করা যেতে পারে। অতিরিক্ত স্লিভগুলির সাথে, যেমন দেখানো হয়েছে, ডাবল স্প্যান স্লিভ সিস্টেমের চূড়ান্ত ক্ষমতা উপলব্ধ করা যেতে পারে। যেখানে অ্যাক্সেস সীমিত হতে পারে সেখানেও ব্যবহার করুন, যেমনই. Purlin নিচে থেকে উত্থাপিত.

ভারী শেষ বে সিস্টেম

৫টি বা তার বেশি খালের বিল্ডিংয়ের জন্য উপযুক্ত

স্পিড ফিক্স অ্যান্টি-স্যাগ বার

আলবিয়ন স্পিড ফিক্স স্যাগ বারগুলি আবরণ অপারেশন এবং বায়ু উত্তোলন (বিপরীত) অবস্থার সময় উভয়ই পুলিনকে কার্যকরভাবে ধরে রাখে।স্প্রিং লোড ক্লিপ ফিক্সিং সিস্টেম ইনস্টলেশন দ্রুত এবং সহজ করে তোলে. গতি ফিক্স নিচে দেখানো হিসাবে স্থির করা উচিত

অ্যান্টি-স্যাগ বার দুটি প্রধান উদ্দেশ্য পরিবেশন করেঃ

• নির্মাণের সময় পুলিনের বাঁকানো রোধ করা। (একবার শীটটি স্থির হয়ে গেলে পুলিন ছাদ ঝিল্লি থেকে একটি বড় পরিমাণে অনমনীয়তা অর্জন করে) ।

• উত্তোলনের অবস্থার অধীনে নীচের ফ্ল্যাঞ্জকে পাশের রিট্রেন্স প্রদান করতে।

নোটঃএই বিবরণগুলি 25 ডিগ্রি পর্যন্ত ছাদের ঢালের জন্য প্রযোজ্য। 25o এর বেশি ছাদের ঢালের জন্য আমাদের প্রযুক্তিগত বিভাগের সাথে পরামর্শ করুন।

স্পিড ফিক্স 1.6 মিমি পুরু প্রাক গরম ডুব গ্যালভানাইজড হালকা ইস্পাত এবং একটি 15 মিমি গভীর * 12 মিমি প্রশস্ত চ্যানেল বিভাগে ঠান্ডা গঠিত থেকে তৈরি করা হয়।প্রতিটি প্রান্ত মাঝারি স্প্যান বা তৃতীয় পয়েন্ট মধ্যে স্ট্যান্ডার্ড প্রাক punched আয়তক্ষেত্রাকার গর্ত মধ্যে অবস্থিত করতে notched হয়বিকল্প শীর্ষের টাইগুলি 12 মিমি ব্যাসার্ধের সমস্ত থ্রেড থেকে তৈরি করা হয়, জিংকযুক্ত সমাপ্তি।

এঙ্গেল স্ট্রুট পুলিন রিটেনস

বৃহত্তর স্প্যান বা গভীরতর বিভাগগুলির জন্য, কোণীয় স্ট্রটগুলি আবরণ অপারেশন এবং বায়ু বিপরীত অবস্থার সময় স্থিতিশীলতা প্রদানের জন্য ব্যবহৃত হয়।এঙ্গেল স্ট্রট 45*45*2 মিমি প্রাক গরম ডুব galvanized কোণ থেকে উত্পাদিত হয়. M12 বোল্টের জন্য স্ট্রটগুলির গর্তগুলি 14 মিমি ব্যাসার্ধের।

অ্যান্টি-স্যাগ ন্যূনতম প্রয়োজনীয়তা

ডুপিটচ ছাদে 4 মিটারের বেশি সমস্ত স্প্যানগুলিতে শীর্ষের টাই ব্যবহার করা উচিত।

দীর্ঘ ছাদের ঢাল

যেখানে ছাদের ঢাল ২০ মিটার অতিক্রম করে, সেখানে মাঝারি স্প্যান রিটেনশন প্রয়োজন হয়। এটি একটি স্ট্রট এবং টাই সিস্টেম দ্বারা প্রদর্শিত হয়।

অ্যান্টি-স্যাগ ন্যূনতম প্রয়োজনীয়তা

একক পিচ ছাদ

একক পিচ ছাদে, স্ট্রুট এবং টাই সিস্টেম শীর্ষে প্রয়োজন হয়, নিচে ঢাল লোড প্রতিরোধ করতে

সমতল ছাদ

(৩ ডিগ্রি থেকে কম ঢাল)

খুব কম পিচ বা সমতল ছাদ জন্য Sigma purlins মুখোমুখি জোড়া ইনস্টল করা হয়,যেমন নিচে দেখানো হয়েছে, 4 মিটার বেশি স্প্যানের জন্য মাঝারি স্প্যান এবং 7 মিটার বেশি স্প্যানের জন্য তৃতীয় স্প্যানের অবস্থানের জন্য কোণীয় স্ট্রুট সরবরাহ করা হয়.১ মিটার।

ক্লিয়ার এঙ্গেলস & র্যাফটার স্টেইস

র্যাফটার স্ট্যাটাস/কলম স্ট্যাটাস

র্যাফটার স্টেইগুলি প্রাক-হট ডুবিয়ে গ্যালভানাইজড হালকা ইস্পাত এবং কোল্ড রোল থেকে 45 মিমি x 45 মিমি x 2.0 মিমি বেধের কোণ বিভাগে গঠিত হয়।

সাধারণ বিবরণ

পার্লিন গ্যাবল ওভারহ্যাং/ক্যান্টিলিভার বিস্তারিত

গ্যাবল ভার্জ বিস্তারিত

অ্যালবিয়ন সিগমা বিমগুলির আরও অ্যাপ্লিকেশন

মেজানাইন মেঝে

সিগমা প্রোফাইল হালকা ওজনযুক্ত মেঝেগুলির কাঠামোগত সমর্থন প্রদানের জন্য আদর্শভাবে উপযুক্ত।
