76.2-127mm কাস্টমাইজযোগ্য Cz স্টীল বিভাগের জন্য Purlin মেশিন

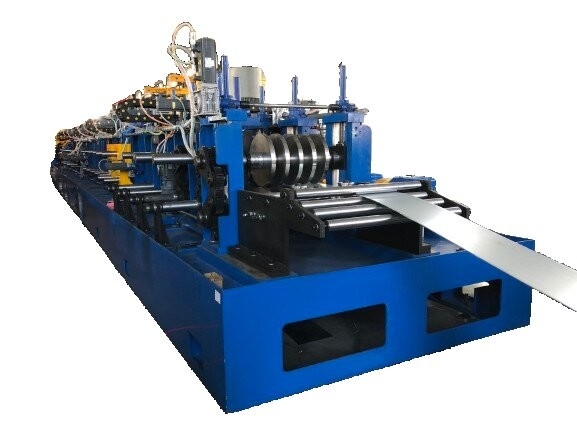

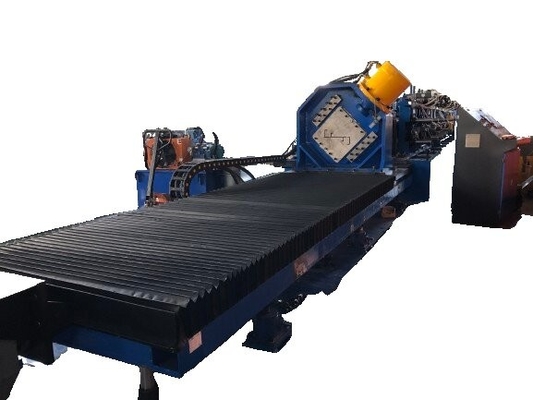

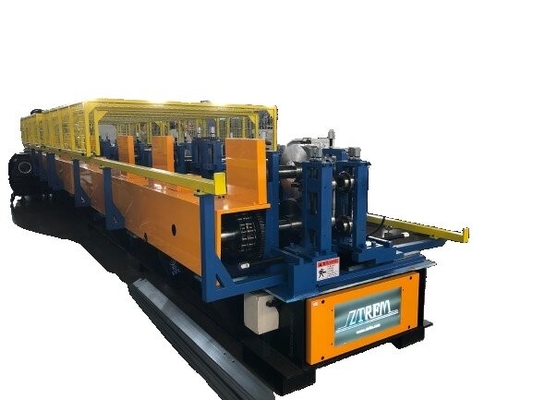

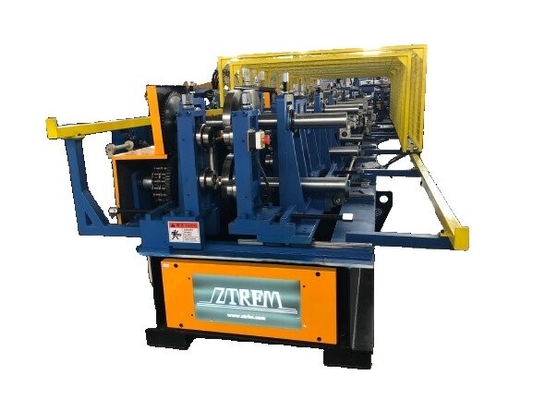

76.২-১২৭ মিমি সিজেডপার্লিন রোল ফর্মিং মেশিন

নির্মাণ ও উত্পাদন ক্ষেত্রে, সিজেড স্টিল ক্রমবর্ধমানভাবে ব্যাপকভাবে ব্যবহৃত হয়, এবং Cangzhou Zhongtuo সিজেড স্টিল মেশিন তার অসামান্য কর্মক্ষমতা এবং প্রযুক্তির সাথে,অনেক উদ্যোগের বিশ্বস্ত পছন্দ হয়ে উঠেছে.

Cangzhou Zhongtuo দ্বারা উত্পাদিত CZ ইস্পাত মেশিন ঠান্ডা বাঁক প্রযুক্তি ব্যবহার করে। একাধিক সুনির্দিষ্ট রোলার সংকোচনের মাধ্যমে, এটি ধীরে ধীরে ইস্পাত স্ট্রিপকে পছন্দসই CZ ইস্পাত আকারে প্রক্রিয়া করে।এই প্রক্রিয়া চলাকালীন, প্রতিটি রোলার সংকোচন প্রক্রিয়া কঠোরভাবে ডিজাইন করা হয় এবং সিজেড স্টিলের আকার এবং আকৃতির উচ্চ নিয়ন্ত্রণ নির্ভুলতা নিশ্চিত করার জন্য ক্যালিব্রেট করা হয়।উন্নত গঠনের প্রযুক্তি নিশ্চিত করে যে ইস্পাতের ক্রস-সেকশন আকৃতি পরিষ্কার এবং পৃষ্ঠের সমতা উচ্চ, কোন দৃশ্যমান ঢেউ বা ভাঁজ নেই। এটি কার্যকরভাবে পণ্যের গুণমান এবং চেহারা উন্নত করে,এবং ইস্পাত বিভাগের মানের জন্য উচ্চ মানের বিল্ডিং এবং শিল্প প্রকল্পের কঠোর প্রয়োজনীয়তা পূরণ করতে পারে.

কাঁচামাল এবং পণ্যগুলির মৌলিক পরামিতি

সূচি ১.সি, সেকশন স্টিলের আকারের টেবিল

তালিকা ২.জেড, সেকশন স্টিলের আকারের টেবিল

Z প্রোফাইলের আকার ((ইঞ্চি)	Z প্রোফাইলের আকার (মিমি)	বেধ (ইঞ্চি)	বেধ ((মিমি)	Z প্রোফাইলের দৈর্ঘ্য ((m)	গতি (মি/মিনিট)
৪x১.৫x০।75	101.৬x৩৮.১x১৯05	0.0598	1.51	৬ মিটার	35
৪x১.৫x০।75	101.৬x৩৮.১x১৯05	0.0747	1.9	৬ মিটার	35
৪x১.৫x০।75	101.৬x৩৮.১x১৯05	0.1046	2.66	৬ মিটার	30
৪x১.৫x০।75	101.৬x৩৮.১x১৯05	0.1345	3.5	৬ মিটার	25
৪x২.০x০75	101.৬x৫০.৮x১৯05	0.0598	1.51	৬ মিটার	35
৪x২.০x০75	101.৬x৫০.৮x১৯05	0.0747	1.9	৬ মিটার	35
৪x২.০x০75	101.৬x৫০.৮x১৯05	0.1046	2.66	৬ মিটার	30
৪x২.০x০75	101.৬x৫০.৮x১৯05	0.1345	3.5	৬ মিটার	25
৫x২.০x০75	১২৭x৫০.৮x১৯05	0.0598	1.51	৬ মিটার	30
৫x২.০x০75	১২৭x৫০.৮x১৯05	0.0747	1.9	৬ মিটার	30
৫x২.০x০75	১২৭x৫০.৮x১৯05	0.1046	2.66	৬ মিটার	25
৫x২.০x০75	১২৭x৫০.৮x১৯05	0.1345	3.5	৬ মিটার	20

一,ট্রলি সহ ১০ টন হাইড্রোলিক কমেশিন
1.	লেয়ারিং		১০ টন
2.	কয়েল অভ্যন্তরীণ ব্যাসার্ধ ইনস্টল করুন		৫০৮ মিমি
3.	খোলা কোডার এর শ্যাফট টান হয়		হাইড্রোলিক টান, 480-530mm এর টান পরিসীমা
4.	সর্বাধিক ভলিউম প্রস্থ		ম্যাক্স 300 মিমি
5.	চাপের বাহু		রোলিং উপকরণ মুক্ত না হয় তা নিশ্চিত করার জন্য বায়ুসংক্রান্ত চাপ বাহু
6.	পিপ আপ		সমর্থন সহ
7.	গুলির মাথা এবং ক্যালিব্রেশন		খাঁজ মাথা এবং সমতলকরণ দিয়ে সজ্জিত, ফিড ক্লাচ যোগ করুন, ক্লাচ মুক্তি পরে
二,হোস্ট গঠন
1.	উপাদান সরবরাহ এবং ক্যালিব্রেশন		ফিড উপাদানঃ ফিড রোল এবং গাইড রোল
			সমতল রোলঃ তিন আপ এবং চার, মোট 7 রোল সমতল। সম্পূর্ণ কঠিন শ্যাফ্ট তাপ চিকিত্সা এবং টার্ন হয়।
2.	গঠন		সরঞ্জাম বেসঃ ইস্পাত প্লেট ঢালাই
			সরঞ্জাম প্রধান ইঞ্জিন কাঠামোঃ কাস্ট লোহা স্মারক খিলান, মডেল 140
			লেয়ারিং ক্যাপ এবং বাদামঃ ক্রোমযুক্ত
			গঠিত সারিঃ ১৬টি সারি
			রোলার উপাদানঃ Cr 12, HRC 58-60 পর্যন্ত তাপ চিকিত্সার পরে CNC যন্ত্রপাতি, সূক্ষ্ম টার্নিং
			অক্ষ উপাদানঃ 40 Cr
			অক্ষ ব্যাসার্ধঃ 70 / 95mm
			ট্রান্সমিশন মোডঃ গিয়ারবক্স
			গতিঃ প্রায় 20-40m / min
			প্রধান মোটরঃ 30 কিলোওয়াট * 2 সেট, সিমেন্স এসি ফ্রিকোয়েন্সি রূপান্তর মোটর
			রিডাক্টর: কে-সিরিজ
			আকার সমন্বয় মোটর শক্তিঃ 2 * 1.5kw + 2.2kw, সিমেন্স servo মোটর V90
			বিভিন্ন বেধের রোলার ক্লিয়ারেন্স সামঞ্জস্যঃ 8 * 0.75kw (প্রকৃত নকশা অনুযায়ী)
			সোজাঃ সমাপ্ত পণ্যের মান নিশ্চিত করুন
			হাইড্রোলিক কাটাঃ ট্র্যাকিং কাটিয়া, 45 ডিগ্রী টর্সন, কোন বর্জ্য, এক মডেল, একটি জোড়া ফলক
			কাটা-আউট ডায়ের উপাদানঃ Cr12 mov
			কুলিং সিস্টেমঃ জল শীতল তৈলাক্তকরণ সিস্টেম, জল ট্যাংক এবং পাম্প সঙ্গে, জল ট্যাংক প্রবেশ থেকে জল অবশিষ্টাংশ প্রতিরোধ এবং পাম্প পোড়া জল ট্যাংক এ ফিল্টার পর্দা যোগ করুন
			ভোল্টেজঃ 460V, 60Hz, 3ph, (গ্রাহকের প্রয়োজনীয়তা অনুযায়ী)
三জলবাহী সিস্টেম
1.	কাজের ধরন			হাইড্রোলিক বন্ধ
2.	শক্তি			১১ কিলোওয়াট,এয়ার কুল
3.	বৈদ্যুতিন চৌম্বকীয় ভালভ			ওয়ার্ড
四পিএলসি নিয়ন্ত্রণ ব্যবস্থা
1.	পিএলসি ব্র্যান্ড			সিমেন্স ব্র্যান্ড
2.	টাচ স্ক্রিন ব্র্যান্ড			সিমেন্স ব্র্যান্ড
3.	ফ্রিকোয়েন্সি ট্রান্সফরমার			সিমেন্স ব্র্যান্ড
4.	কাউন্টার			ওমরন
5.	নিম্ন-ভোল্টেজ যন্ত্রপাতি			সিমেন্স বা স্নাইডার দ্বারা
6.	অপারেটিং ভাষা			চীনা এবং ইংরেজি (অন্যান্য ভাষার কাস্টমাইজেশনের জন্য সমর্থন)
7.	কন্ট্রোল ক্যাবিনেট			একটি পাওয়ার ক্যাবিনেট, একটি অপারেটিং কনসোল
8.	ফাংশন			আপনি অর্ডার পরিমাণ সেট করতে পারেন, দৈর্ঘ্য এবং দৈর্ঘ্য এবং অন্যান্য সরঞ্জাম পরিবর্তন। সহজ অপারেটিং, বিমান প্লাগ সঙ্গে গ্রাহকদের ইনস্টল করার জন্য সুবিধাজনক। প্লাস গেটওয়ে রিমোট।
五স্বয়ংক্রিয়ভাবে স্ট্যাকিং
1.	উপাদানটির দৈর্ঘ্য	সবচেয়ে লম্বা ৬ মিটার
2.	পরিমাণ	১ সেট
3.	দিকনির্দেশ	ছবিতে দেখানো হয়েছে
4.	ফাংশন	1. স্বয়ংক্রিয় খাওয়ানো এবং প্যালেটিং 2. একটি ছোট ব্যাচ সম্পন্ন হওয়ার পরে, এটি নাইলন ব্যান্ড দিয়ে একবার বান্ডিল করুন, এবং তারপরে অন্য স্টেশনে চলে যান। বেশ কয়েকটি ছোট ব্যাচ সম্পন্ন হওয়ার পরে, তারপরে ইস্পাত ব্যান্ড দিয়ে একটি বড় বান্ডিল করুন।তুমি এটাকে দুবার প্যাক করতে হবে! (শুধুমাত্র সি টাইপের জন্য)
六অ্যাক্সেসরি
না।	নাম				পরিমাণ
1	ওভারট্র্যাভেল-লিমিট সুইচ				২টি সেট
2	হাইড্রোলিক টিউব				১ সেট
3	বৈদ্যুতিক রিলে				২টি সেট
4	সরঞ্জাম ক্যাবিনেট				১ সেট
